K0742Piedini articolati acciaio |
Indietro |
|
|
DescrizioneMateriale:Base, stelo filettato in acciaio. Piastra antiscivolo (NBR) 70 Shore. Versione:Base verniciata di giallo. Stelo filettato zincato. Piastra antiscivolo colore nero. Nota:Piedini articolati sottoponibili a forte carico in acciaio con piede verniciato colore giallo, facoltativamente con piastra antiscivolo. La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
I valori di carico riportati nella tabella si riferiscono a una serie di esperimenti durante i quali un carico statico è stato applicato verticalmente rispetto alla piastra di appoggio al centro dello stelo. Le forze che agiscono radialmente, come nel caso di vibrazioni o altre scosse, influenzano la capacità di carico e non sono prese in considerazione nei valori indicati.

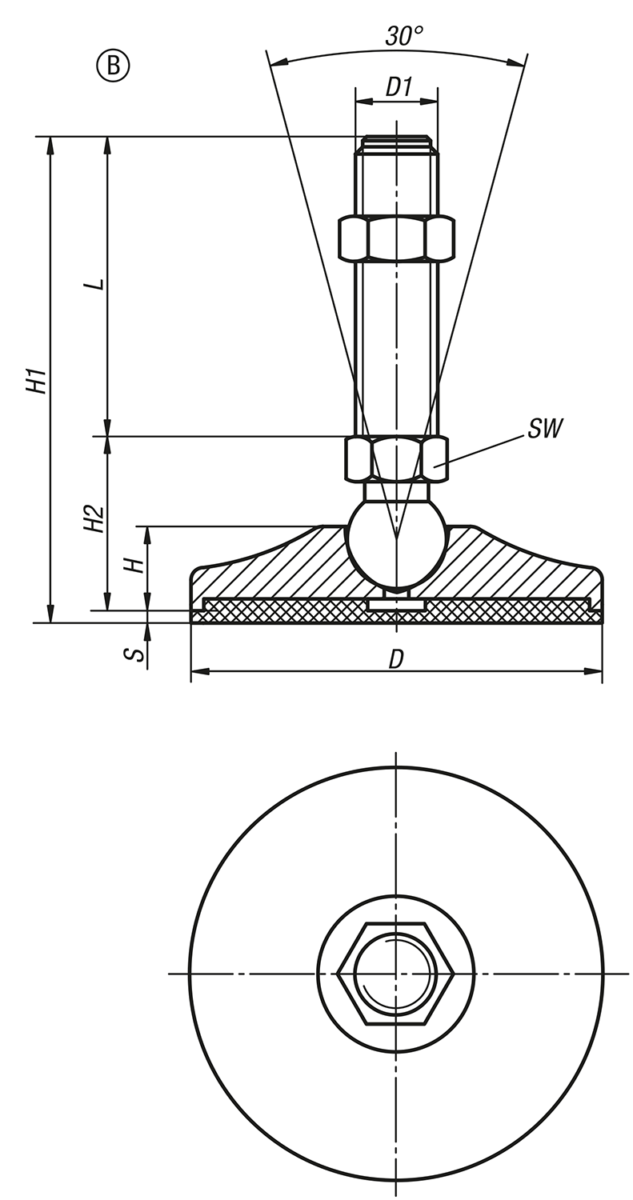

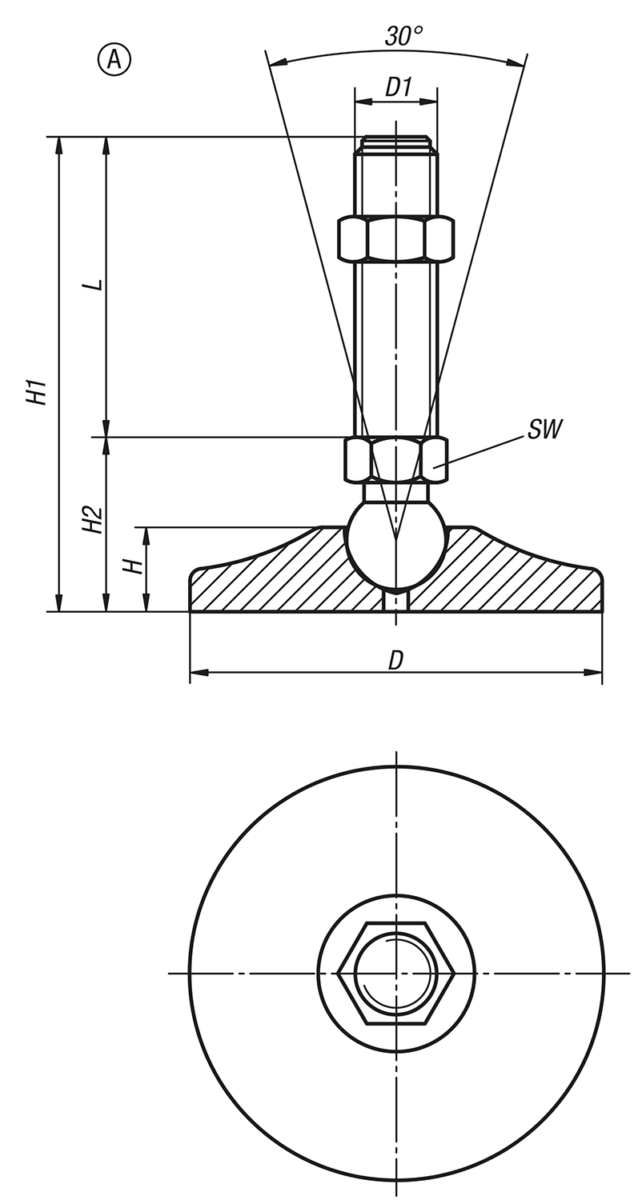

Dado idoneo consegnato in dotazione.Nota disegno:Forma A senza foro di avvitamento senza piastra antiscivolo Forma B con piastra antiscivolo Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine | Forma | D | D1 | H | H1 | H2 | SW | L | Carico ammissibile max. kN (solo con carico statico) | CAD | Acc. | Prezzo | Ordinare |
---|
K0742.005010X25 | A | 50 | M10 | 16 | 53 | 28 | 14 | 25 | 15 | | | 8,06 € | | K0742.005010X50 | A | 50 | M10 | 16 | 78 | 28 | 14 | 50 | 15 | | | 8,66 € | | K0742.005010X75 | A | 50 | M10 | 16 | 103 | 28 | 14 | 75 | 15 | | | 8,90 € | | K0742.005010X100 | A | 50 | M10 | 16 | 128 | 28 | 14 | 100 | 15 | | | 9,26 € | | K0742.005010X125 | A | 50 | M10 | 16 | 153 | 28 | 14 | 125 | 15 | | | 9,43 € | | K0742.005012X25 | A | 50 | M12 | 16 | 53 | 28 | 14 | 25 | 15 | | | 8,09 € | | K0742.005012X50 | A | 50 | M12 | 16 | 78 | 28 | 14 | 50 | 15 | | | 8,68 € | | K0742.005012X75 | A | 50 | M12 | 16 | 103 | 28 | 14 | 75 | 15 | | | 8,93 € | | K0742.005012X100 | A | 50 | M12 | 16 | 128 | 28 | 14 | 100 | 15 | | | 9,29 € | | K0742.005012X125 | A | 50 | M12 | 16 | 153 | 28 | 14 | 125 | 15 | | | 9,46 € | | K0742.005014X25 | A | 50 | M14 | 16 | 53 | 28 | 14 | 25 | 15 | | | 8,11 € | | K0742.005014X50 | A | 50 | M14 | 16 | 78 | 28 | 14 | 50 | 15 | | | 8,70 € | | K0742.005014X75 | A | 50 | M14 | 16 | 103 | 28 | 14 | 75 | 15 | | | 8,96 € | | K0742.005014X100 | A | 50 | M14 | 16 | 128 | 28 | 14 | 100 | 15 | | | 9,31 € | | K0742.005014X125 | A | 50 | M14 | 16 | 153 | 28 | 14 | 125 | 15 | | | 9,49 € | | K0742.006514X50 | A | 65 | M14 | 17 | 80 | 30 | 14 | 50 | 20 | | | 10,53 € | | K0742.006514X75 | A | 65 | M14 | 17 | 105 | 30 | 14 | 75 | 20 | | | 10,92 € | | K0742.006514X100 | A | 65 | M14 | 17 | 130 | 30 | 14 | 100 | 20 | | | 11,29 € | | K0742.006514X125 | A | 65 | M14 | 17 | 155 | 30 | 14 | 125 | 20 | | | 11,63 € | | K0742.006514X150 | A | 65 | M14 | 17 | 180 | 30 | 14 | 150 | 20 | | | 11,99 € | | K0742.006516X50 | A | 65 | M16 | 17 | 80 | 30 | 16 | 50 | 20 | | | 10,63 € | | K0742.006516X75 | A | 65 | M16 | 17 | 105 | 30 | 16 | 75 | 20 | | | 10,96 € | | K0742.006516X100 | A | 65 | M16 | 17 | 130 | 30 | 16 | 100 | 20 | | | 11,34 € | | K0742.006516X125 | A | 65 | M16 | 17 | 155 | 30 | 16 | 125 | 20 | | | 11,67 € | | K0742.006516X150 | A | 65 | M16 | 17 | 180 | 30 | 16 | 150 | 20 | | | 12,03 € | | K0742.006516X175 | A | 65 | M16 | 17 | 205 | 30 | 16 | 175 | 20 | | | 12,38 € | | K0742.008016X50 | A | 80 | M16 | 19,5 | 83 | 33 | 16 | 50 | 30 | | | 15,98 € | | K0742.008016X75 | A | 80 | M16 | 19,5 | 108 | 33 | 16 | 75 | 30 | | | 16,34 € | | K0742.008016X100 | A | 80 | M16 | 19,5 | 133 | 33 | 16 | 100 | 30 | | | 16,70 € | | K0742.008016X125 | A | 80 | M16 | 19,5 | 158 | 33 | 16 | 125 | 30 | | | 17,03 € | | K0742.008016X150 | A | 80 | M16 | 19,5 | 183 | 33 | 16 | 150 | 30 | | | 17,39 € | | K0742.008016X175 | A | 80 | M16 | 19,5 | 208 | 33 | 16 | 175 | 30 | | | 17,75 € | | K0742.008016X200 | A | 80 | M16 | 19,5 | 233 | 33 | 16 | 200 | 30 | | | 18,09 € | | K0742.008020X75 | A | 80 | M20 | 19,5 | 111 | 36 | 17 | 75 | 30 | | | 16,77 € | | K0742.008020X100 | A | 80 | M20 | 19,5 | 136 | 36 | 17 | 100 | 30 | | | 17,23 € | | K0742.008020X125 | A | 80 | M20 | 19,5 | 161 | 36 | 17 | 125 | 30 | | | 17,78 € | | K0742.008020X150 | A | 80 | M20 | 19,5 | 186 | 36 | 17 | 150 | 30 | | | 18,30 € | | K0742.008020X175 | A | 80 | M20 | 19,5 | 211 | 36 | 17 | 175 | 30 | | | 18,80 € | | K0742.008020X200 | A | 80 | M20 | 19,5 | 236 | 36 | 17 | 200 | 30 | | | 19,33 € | | K0742.010016X50 | A | 100 | M16 | 20 | 93 | 43 | 20 | 50 | 35 | | | 24,17 € | | K0742.010016X75 | A | 100 | M16 | 20 | 118 | 43 | 20 | 75 | 35 | | | 24,69 € | | K0742.010016X100 | A | 100 | M16 | 20 | 143 | 43 | 20 | 100 | 35 | | | 25,32 € | | K0742.010016X125 | A | 100 | M16 | 20 | 168 | 43 | 20 | 125 | 35 | | | 26,01 € | | K0742.010016X150 | A | 100 | M16 | 20 | 193 | 43 | 20 | 150 | 35 | | | 26,62 € | | K0742.010016X175 | A | 100 | M16 | 20 | 218 | 43 | 20 | 175 | 35 | | | 27,31 € | | K0742.010016X200 | A | 100 | M16 | 20 | 243 | 43 | 20 | 200 | 35 | | | 28,03 € | | K0742.010020X75 | A | 100 | M20 | 20 | 118 | 43 | 20 | 75 | 45 | | | 24,80 € | | K0742.010020X100 | A | 100 | M20 | 20 | 143 | 43 | 20 | 100 | 45 | | | 25,40 € | | K0742.010020X125 | A | 100 | M20 | 20 | 168 | 43 | 20 | 125 | 45 | | | 26,11 € | | K0742.010020X150 | A | 100 | M20 | 20 | 193 | 43 | 20 | 150 | 45 | | | 26,69 € | | K0742.010020X175 | A | 100 | M20 | 20 | 218 | 43 | 20 | 175 | 45 | | | 27,40 € | | K0742.010020X200 | A | 100 | M20 | 20 | 243 | 43 | 20 | 200 | 45 | | | 28,11 € | | K0742.010024X75 | A | 100 | M24 | 20 | 119 | 44 | 20 | 75 | 55 | | | 25,34 € | | K0742.010024X100 | A | 100 | M24 | 20 | 144 | 44 | 20 | 100 | 55 | | | 25,97 € | | K0742.010024X125 | A | 100 | M24 | 20 | 169 | 44 | 20 | 125 | 55 | | | 26,66 € | | K0742.010024X150 | A | 100 | M24 | 20 | 194 | 44 | 20 | 150 | 55 | | | 27,25 € | | K0742.010024X175 | A | 100 | M24 | 20 | 219 | 44 | 20 | 175 | 55 | | | 27,97 € | | K0742.010024X200 | A | 100 | M24 | 20 | 244 | 44 | 20 | 200 | 55 | | | 28,65 € | |
|
Selezione/filtro articoli |
|
N. ordine | Forma | D | D1 | H | H1 | H2 | S | SW | L | Carico ammissibile max. kN (solo con carico statico) | CAD | Acc. | Prezzo | Ordinare |
---|
K0742.105010X25 | B | 50 | M10 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 8,45 € | | K0742.105010X50 | B | 50 | M10 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,04 € | | K0742.105010X75 | B | 50 | M10 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 9,30 € | | K0742.105010X100 | B | 50 | M10 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 9,68 € | | K0742.105010X125 | B | 50 | M10 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 9,82 € | | K0742.105012X25 | B | 50 | M12 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 8,47 € | | K0742.105012X50 | B | 50 | M12 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,07 € | | K0742.105012X75 | B | 50 | M12 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 9,34 € | | K0742.105012X100 | B | 50 | M12 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 9,69 € | | K0742.105012X125 | B | 50 | M12 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 9,86 € | | K0742.105014X25 | B | 50 | M14 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 8,51 € | | K0742.105014X50 | B | 50 | M14 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,09 € | | K0742.105014X75 | B | 50 | M14 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 9,35 € | | K0742.105014X100 | B | 50 | M14 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 9,71 € | | K0742.105014X125 | B | 50 | M14 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 9,89 € | | K0742.106514X50 | B | 65 | M14 | 17 | 83 | 30 | 3 | 14 | 50 | 20 | | | 11,12 € | | K0742.106514X75 | B | 65 | M14 | 17 | 108 | 30 | 3 | 14 | 75 | 20 | | | 11,47 € | | K0742.106514X100 | B | 65 | M14 | 17 | 133 | 30 | 3 | 14 | 100 | 20 | | | 11,81 € | | K0742.106514X125 | B | 65 | M14 | 17 | 158 | 30 | 3 | 14 | 125 | 20 | | | 12,15 € | | K0742.106514X150 | B | 65 | M14 | 17 | 183 | 30 | 3 | 14 | 150 | 20 | | | 12,52 € | | K0742.106516X50 | B | 65 | M16 | 17 | 83 | 30 | 3 | 16 | 50 | 20 | | | 11,18 € | | K0742.106516X75 | B | 65 | M16 | 17 | 108 | 30 | 3 | 16 | 75 | 20 | | | 11,51 € | | K0742.106516X100 | B | 65 | M16 | 17 | 133 | 30 | 3 | 16 | 100 | 20 | | | 11,87 € | | K0742.106516X125 | B | 65 | M16 | 17 | 158 | 30 | 3 | 16 | 125 | 20 | | | 12,21 € | | K0742.106516X150 | B | 65 | M16 | 17 | 183 | 30 | 3 | 16 | 150 | 20 | | | 12,58 € | | K0742.106516X175 | B | 65 | M16 | 17 | 208 | 30 | 3 | 16 | 175 | 20 | | | 12,90 € | | K0742.108016X50 | B | 80 | M16 | 19,5 | 86 | 33 | 3 | 16 | 50 | 30 | | | 16,78 € | | K0742.108016X75 | B | 80 | M16 | 19,5 | 111 | 33 | 3 | 16 | 75 | 30 | | | 17,14 € | | K0742.108016X100 | B | 80 | M16 | 19,5 | 136 | 33 | 3 | 16 | 100 | 30 | | | 17,49 € | | K0742.108016X125 | B | 80 | M16 | 19,5 | 161 | 33 | 3 | 16 | 125 | 30 | | | 17,83 € | | K0742.108016X150 | B | 80 | M16 | 19,5 | 186 | 33 | 3 | 16 | 150 | 30 | | | 18,20 € | | K0742.108016X175 | B | 80 | M16 | 19,5 | 211 | 33 | 3 | 16 | 175 | 30 | | | 18,54 € | | K0742.108016X200 | B | 80 | M16 | 19,5 | 236 | 33 | 3 | 16 | 200 | 30 | | | 18,91 € | | K0742.108020X75 | B | 80 | M20 | 19,5 | 114 | 36 | 3 | 17 | 75 | 30 | | | 17,60 € | | K0742.108020X100 | B | 80 | M20 | 19,5 | 139 | 36 | 3 | 17 | 100 | 30 | | | 18,03 € | | K0742.108020X125 | B | 80 | M20 | 19,5 | 164 | 36 | 3 | 17 | 125 | 30 | | | 18,55 € | | K0742.108020X150 | B | 80 | M20 | 19,5 | 189 | 36 | 3 | 17 | 150 | 30 | | | 19,09 € | | K0742.108020X175 | B | 80 | M20 | 19,5 | 214 | 36 | 3 | 17 | 175 | 30 | | | 19,60 € | | K0742.108020X200 | B | 80 | M20 | 19,5 | 239 | 36 | 3 | 17 | 200 | 30 | | | 20,12 € | | K0742.110016X50 | B | 100 | M16 | 20 | 96 | 43 | 3 | 20 | 50 | 35 | | | 25,32 € | | K0742.110016X75 | B | 100 | M16 | 20 | 121 | 43 | 3 | 20 | 75 | 35 | | | 25,81 € | | K0742.110016X100 | B | 100 | M16 | 20 | 146 | 43 | 3 | 20 | 100 | 35 | | | 26,45 € | | K0742.110016X125 | B | 100 | M16 | 20 | 171 | 43 | 3 | 20 | 125 | 35 | | | 27,14 € | | K0742.110016X150 | B | 100 | M16 | 20 | 196 | 43 | 3 | 20 | 150 | 35 | | | 27,76 € | | K0742.110016X175 | B | 100 | M16 | 20 | 221 | 43 | 3 | 20 | 175 | 35 | | | 28,47 € | | K0742.110016X200 | B | 100 | M16 | 20 | 246 | 43 | 3 | 20 | 200 | 35 | | | 29,16 € | | K0742.110020X75 | B | 100 | M20 | 20 | 121 | 43 | 3 | 20 | 75 | 45 | | | 25,93 € | | K0742.110020X100 | B | 100 | M20 | 20 | 146 | 43 | 3 | 20 | 100 | 45 | | | 26,53 € | | K0742.110020X125 | B | 100 | M20 | 20 | 171 | 43 | 3 | 20 | 125 | 45 | | | 27,24 € | | K0742.110020X150 | B | 100 | M20 | 20 | 196 | 43 | 3 | 20 | 150 | 45 | | | 27,86 € | | K0742.110020X175 | B | 100 | M20 | 20 | 221 | 43 | 3 | 20 | 175 | 45 | | | 28,56 € | | K0742.110020X200 | B | 100 | M20 | 20 | 246 | 43 | 3 | 20 | 200 | 45 | | | 29,26 € | | K0742.110024X75 | B | 100 | M24 | 20 | 122 | 44 | 3 | 20 | 75 | 55 | | | 26,48 € | | K0742.110024X100 | B | 100 | M24 | 20 | 147 | 44 | 3 | 20 | 100 | 55 | | | 27,08 € | | K0742.110024X125 | B | 100 | M24 | 20 | 172 | 44 | 3 | 20 | 125 | 55 | | | 27,78 € | | K0742.110024X150 | B | 100 | M24 | 20 | 197 | 44 | 3 | 20 | 150 | 55 | | | 28,39 € | | K0742.110024X175 | B | 100 | M24 | 20 | 222 | 44 | 3 | 20 | 175 | 55 | | | 29,11 € | | K0742.110024X200 | B | 100 | M24 | 20 | 247 | 44 | 3 | 20 | 200 | 55 | | | 29,83 € | |
|
Indicazioni su questo articolo |
Il piedino articolato di KIPP, diversamente dai piedini regolabili classici, viene montato sul mandrino filettato dall'alto con un attacco sferico. Questo piedino offre il vantaggio di un maggiore angolo d'inclinazione (fino a 30°). Il piedino articolato è in acciaio verniciato in giallo. Il mandrino filettato è stato zincato. Come opzione sono disponibili nello shop online anche piastre antiscivolo per piedini articolati (70 Shore). I piedini articolati vengono forniti con il dado corrispondente. |
