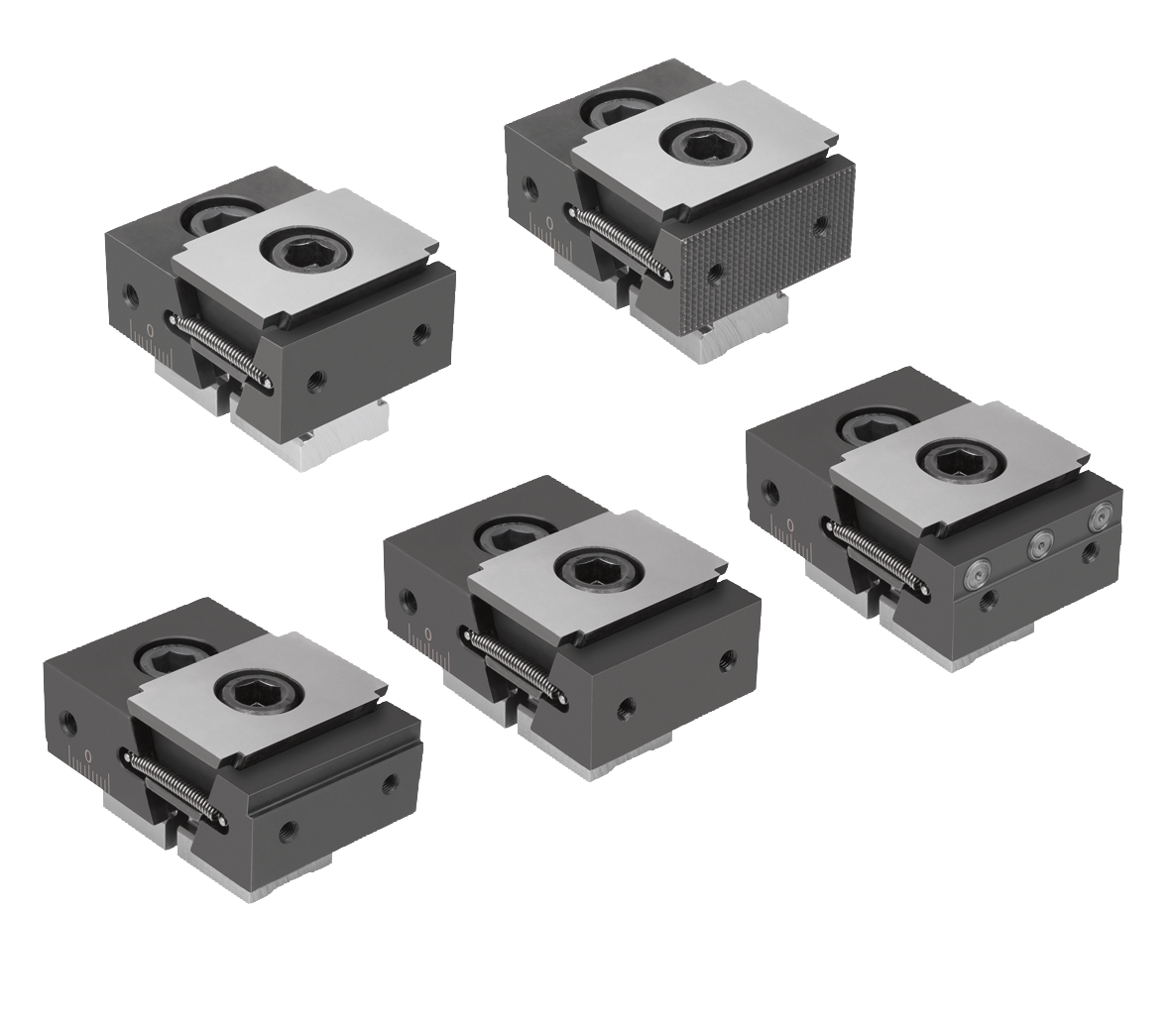

K1749Morsetto a cuneo con ganascia fissa per sistema di bloccaggio... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli. Il serraggio della vite permette al sistema di bloccaggio di spostarsi verso l´esterno e spingere il pezzo contro la ganascia di supporto.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm.Materiale:Doppio cuneo e segmenti di bloccaggio in acciaio da cementazione.Versione:Doppio cuneo e segmenti di bloccaggio, temprato, fosfatato.Nota:Questi morsetti a V possono essere usati soltanto unitamente con la guida di serraggio K1746 per serraggi multipli.
I fori di montaggio laterali servono per fissare i finecorsa del pezzo. I due fori di avvitamento presenti sulla superficie di fissaggio permettono il montaggio di altri supporti ottimizzando la profondità di bloccaggio.Vantaggi:Grazie alla scala laterale della guida di serraggio e delle ganasce fisse è garantita un'elevata precisione di ripetibilità del serraggio.FornituraMorsetto a V.
Viti di fissaggio
Tasselli.Nota disegno:Forma A: Superficie di contatto non trattata
Forma B: Superficie di contatto zigrinata
Forma C: con livello
Forma D: con sovrametallo
Forma E: con pin di bloccaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma A, superfici di serraggio lisce |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1749.0500112 | A | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | M12x30 | M12x25 | 30 | 85 |  | | 178,50 € | |
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma B, superfici di serraggio zigrinate |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1749.0500212 | B | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | M12x30 | M12x25 | 30 | 85 | | | 221,00 € | |
|
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma D, con sovrametallo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1749.0500412 | D | 75 | 81 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | M12x30 | M12x25 | 30 | 85 | | | 189,00 € | |
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma E, con pin di bloccaggio |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H5 | H6 | D
Filettatura
interna | D1 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1749.0500512 | E | 74,5 | 80,5 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 9 | 4,75 | M5 | M6 | M12x30 | M12x25 | 30 | 85 | | | 242,00 € | |
|
