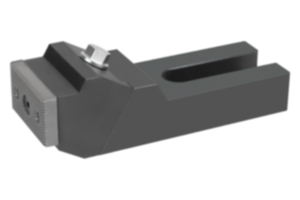

K1826Ganasce di serraggio stabili, in acciaio, piatte |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base in acciaio da bonifica.
Ganasce in acciaio da cementazione.Versione:Corpo base brunito.
Ganasce cementate.Nota:Le ganasce possono essere utilizzate da entrambi i lati: liscio per superfici lavorate e zigrinato per le superfici grezze.
La ganascia può essere fissata stabilmente al piano della macchina con due viti per cave a T o il K0698 o il K0699 da scegliere in base alla larghezza della fessura
( da ordinare separatamente).
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

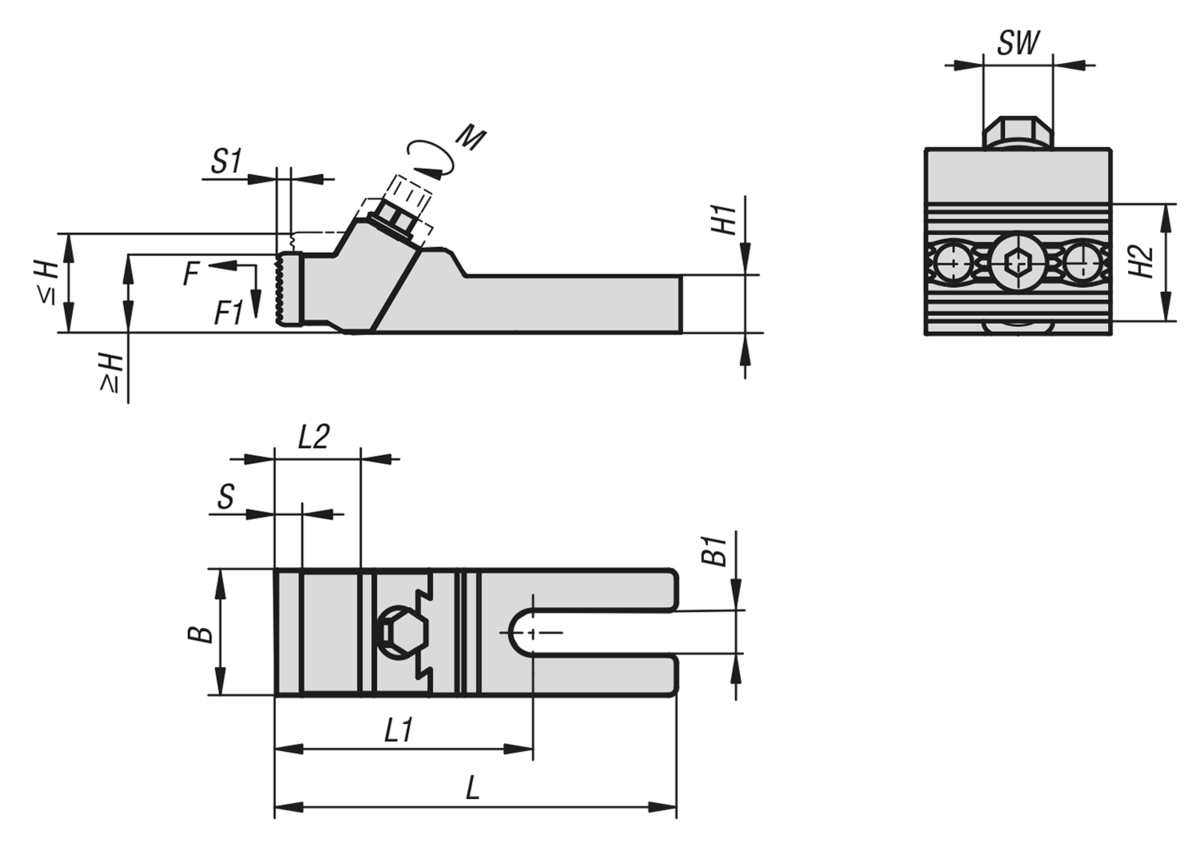

| N. ordine | Compatibile con
larghezza cava | L | L1 | L2 | B
| B1 | H
max.
| H
min.
| H1 | H2 | S | S1 | Forza di
bloccaggio
F (kN) | F1
kN | SW | Coppia
di serraggio
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1826.13 | 12/14 | 128 | 82 | 19 | 40 | 14,4 | 33,5 | 28 | 20 | 25,4 | 8 | 3 | 8/15 | 1,2/2,2 | 13 | 20/40 |  | | 329,70 € | | | K1826.19 | 12/14/16/18 | 177 | 113 | 29 | 65 | 19 | 60 | 50 | 30 | 40 | 12 | 6 | 8/15/20/28 | 1,2/2,2/3/4,2 | 16 | 20/40/45/60 | | | 342,30 € | | | K1826.26 | 20/22/24/28/30 | 224 | 135 | 29 | 75 | 26 | 73 | 60 | 36 | 40 | 12 | 7,5 | 25/25/32/32/36 | 4,5/4,5/4,8/4,8/5,4 | 18 | 85/85/95/95/110 | | | 462,00 € | | | K1826.38 | 32/36/42 | 256 | 152 | 34 | 90 | 38 | 91,5 | 74 | 46 | 40 | 12 | 10 | 50 | 7,5 | 21 | 160 | | | 670,95 € | |
