Piedini ad altezza regolabile per profili in alluminio

Indietro

Prodotti
- Parti operative | Elementi standard
  - Piedini di regolazione
    - Piedini ad altezza regolabile per profili in alluminio

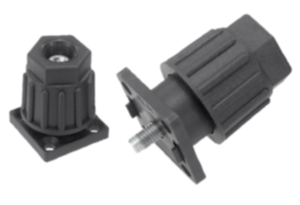

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento in resina termoplastica rinforzata con fibra di vetro.
Gambo e rondella in acciaio.Versione:Alloggiamento colore nero.

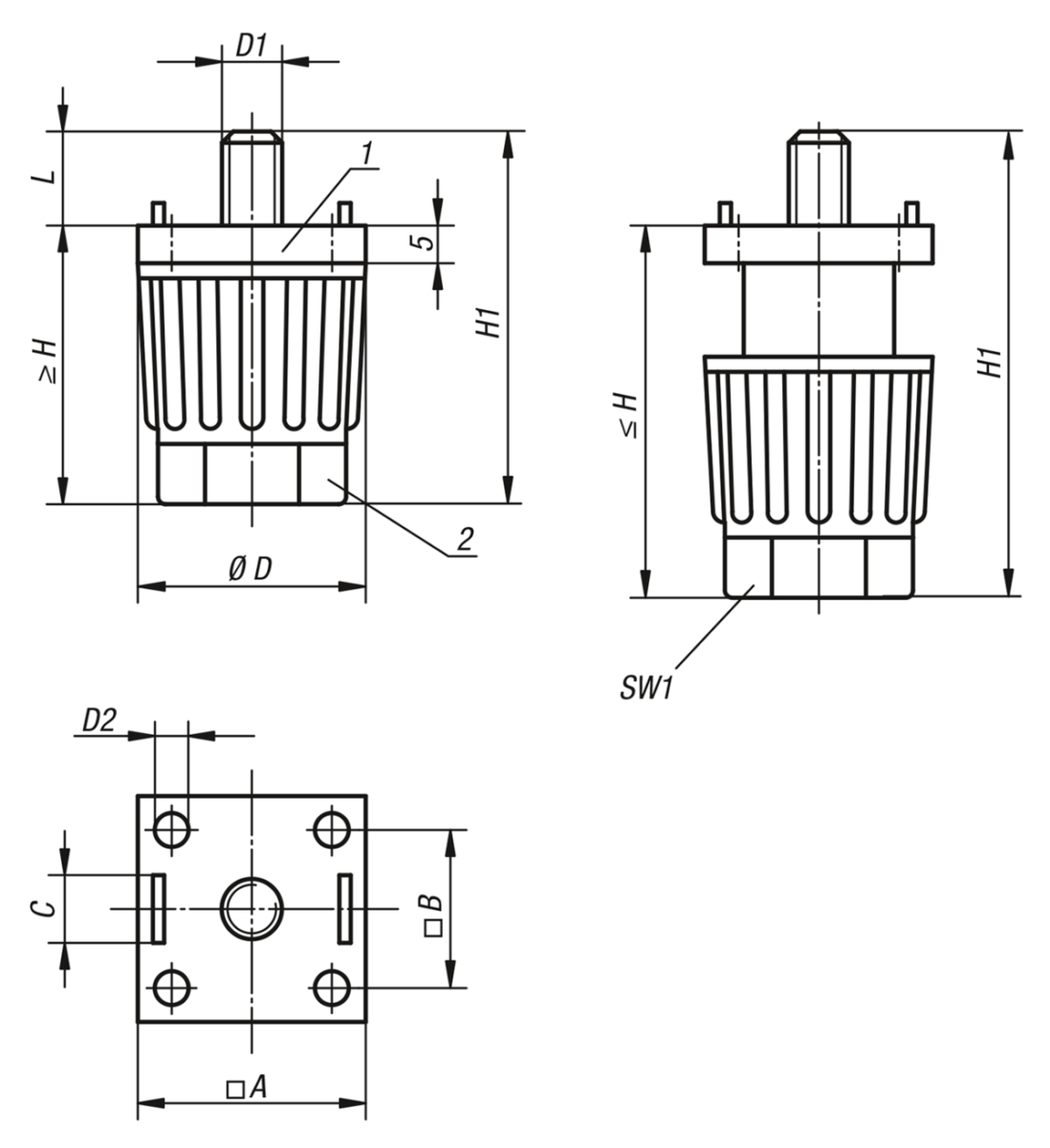

Stelo e rondella, zincati.Nota:I piedini sono particolarmente adatti per tavoli e allestimenti leggeri. L'altezza dei piedini può essere regolata girando in continuo le viti, a mano o con un utensile. I puntali del pezzo terminale consentono il centraggio e/o il posizionamento antitorsione del piedino. I piedini possono essere fissati con l'ausilio di un tassello, senza bisogno di forare i profili di alluminio.Nota disegno:

1) Pezzo terminale
2) Dado

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0432 Piedini ad altezza regolabile per profili in alluminio

276 kB

Disegni

Selezione/filtro articoli

N. ordine	A per profilo di alluminio	B	C per cava	D	D1	D2 per vite a testa svasata	H	H1	L	SW1	Carico ammissibile max. kN (solo con carico statico)	Prezzo
K0432.300806	30	20,5	8	30	M6	M4	35-50	44-59	9	22	1,5	6,31 €
K0432.300808	30	20,5	8	30	M8	M4	35-50	44-59	9	22	1,5	6,31 €
K0432.400808	40	28	8	40	M8	M6	45-65	54-74	9	30	1,5	6,75 €
K0432.401006	40	28	10	40	M6	M6	45-65	54-74	9	30	1,5	6,75 €
K0432.401008	40	28	10	40	M8	M6	45-65	54-74	9	30	1,5	6,75 €
