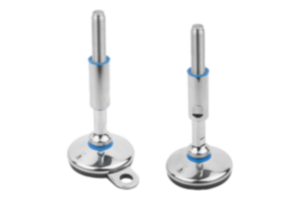

K1303Piedini di appoggio Hygienic DESIGN |
Indietro |
|
|
DescrizioneMateriale:Base e stelo in acciaio inox 1.4301.
Base di gomma (NBR) 85 Shore +/-5, approvato da FDA.
Guarnizione in gomma di silicone, approvato da FDA.Versione:Base lucidata a specchio.
Stelo non trattato.
Supporto in gomma nero.
Guarnizione in gomma blu.Nota:Certificata secondo lo standard sanitario 3 A.
L'ottima finitura superficiale, la guarnizione doppia della filettatura e la guarnizione speciale sullo snodo dello stelo del piedino di regolazione della macchina evitano la penetrazione di sporco riducendo al minimo i tempi di pulizia.
Il piedino per macchine viene fornito con logo 3-A.Utilizzo:Il piedino per macchine è ideale per macchinari, impianti e dispositivi nel settore dell´industria alimentare e delle bevande, nell´industria casearia, nei birrifici e nell´industria farmaceutica.Accessori:Rondella di guarnizione Hygienic USIT® K1491.
Dado cieco esagonale con collare K1493.
Coprifiletto K1821.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

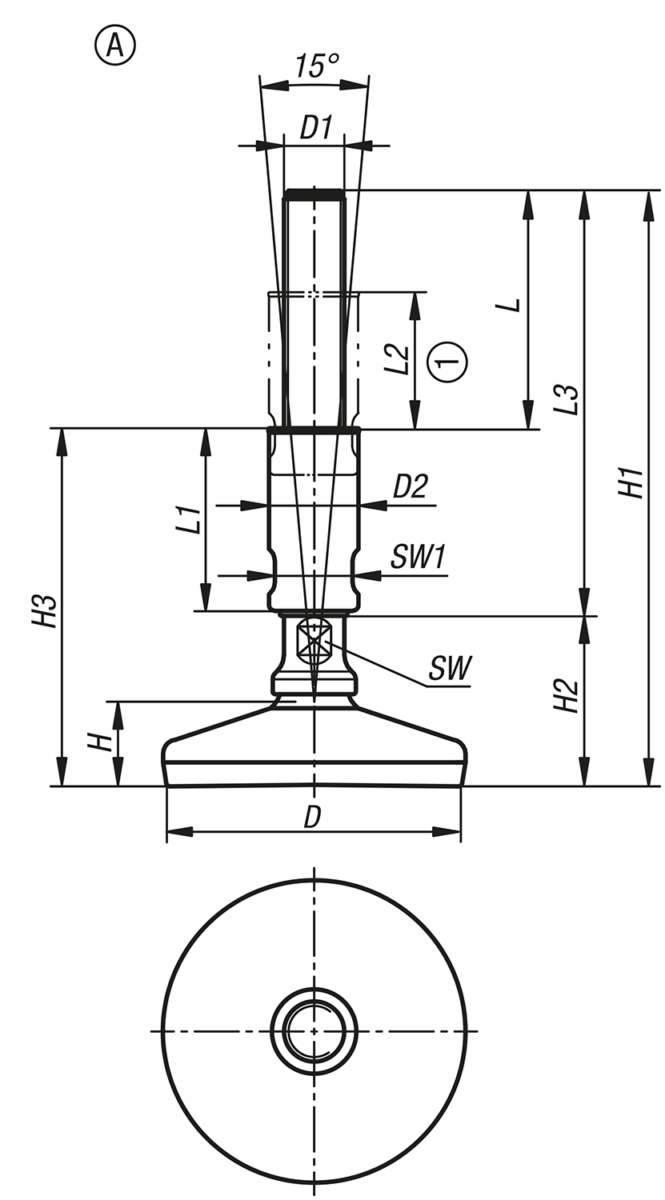

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1303.106012X140 | A | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 |  | | 59,84 € | | | K1303.106012X190 | A | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 72,36 € | | | K1303.106016X140 | A | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 59,84 € | | | K1303.106016X190 | A | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 72,50 € | | | K1303.108016X140 | A | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | | | 62,18 € | | | K1303.108016X190 | A | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 74,65 € | | | K1303.108020X140 | A | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 65,29 € | | | K1303.108020X190 | A | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 75,32 € | | | K1303.108024X140 | A | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 70,99 € | | | K1303.108024X190 | A | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 80,47 € | | | K1303.110016X140 | A | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 65,17 € | | | K1303.110016X190 | A | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 77,62 € | | | K1303.110020X140 | A | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 68,27 € | | | K1303.110020X190 | A | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 78,31 € | | | K1303.110024X140 | A | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 73,96 € | | | K1303.110024X190 | A | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 83,45 € | | | K1303.112016X140 | A | 120 | M16 | 24 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 13 | 20 | 30 | | | 73,83 € | | | K1303.112016X190 | A | 120 | M16 | 24 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 13 | 20 | 30 | | | 86,29 € | | | K1303.112020X140 | A | 120 | M20 | 30 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 17 | 26 | 30 | | | 76,95 € | | | K1303.112020X190 | A | 120 | M20 | 30 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 17 | 26 | 30 | | | 86,98 € | | | K1303.112024X140 | A | 120 | M24 | 35 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 20 | 30 | 30 | | | 82,64 € | | | K1303.112024X190 | A | 120 | M24 | 35 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 20 | 30 | 30 | | | 92,12 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | A | D
| D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1303.206012X140 | B | 45 | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 63,44 € | | | K1303.206012X190 | B | 45 | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 75,93 € | | | K1303.206016X140 | B | 45 | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 63,44 € | | | K1303.206016X190 | B | 45 | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 76,07 € | | | K1303.208016X140 | B | 54 | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | |  | 65,17 € | | | K1303.208016X190 | B | 54 | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 77,62 € | | | K1303.208020X140 | B | 54 | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 68,27 € | | | K1303.208020X190 | B | 54 | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 78,31 € | | | K1303.208024X140 | B | 54 | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 73,96 € | | | K1303.208024X190 | B | 54 | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 83,45 € | | | K1303.210016X140 | B | 69 | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 68,96 € | | | K1303.210016X190 | B | 69 | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 81,41 € | | | K1303.210020X140 | B | 69 | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 72,06 € | | | K1303.210020X190 | B | 69 | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 82,10 € | | | K1303.210024X140 | B | 69 | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 77,76 € | | | K1303.210024X190 | B | 69 | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 87,23 € | |
|

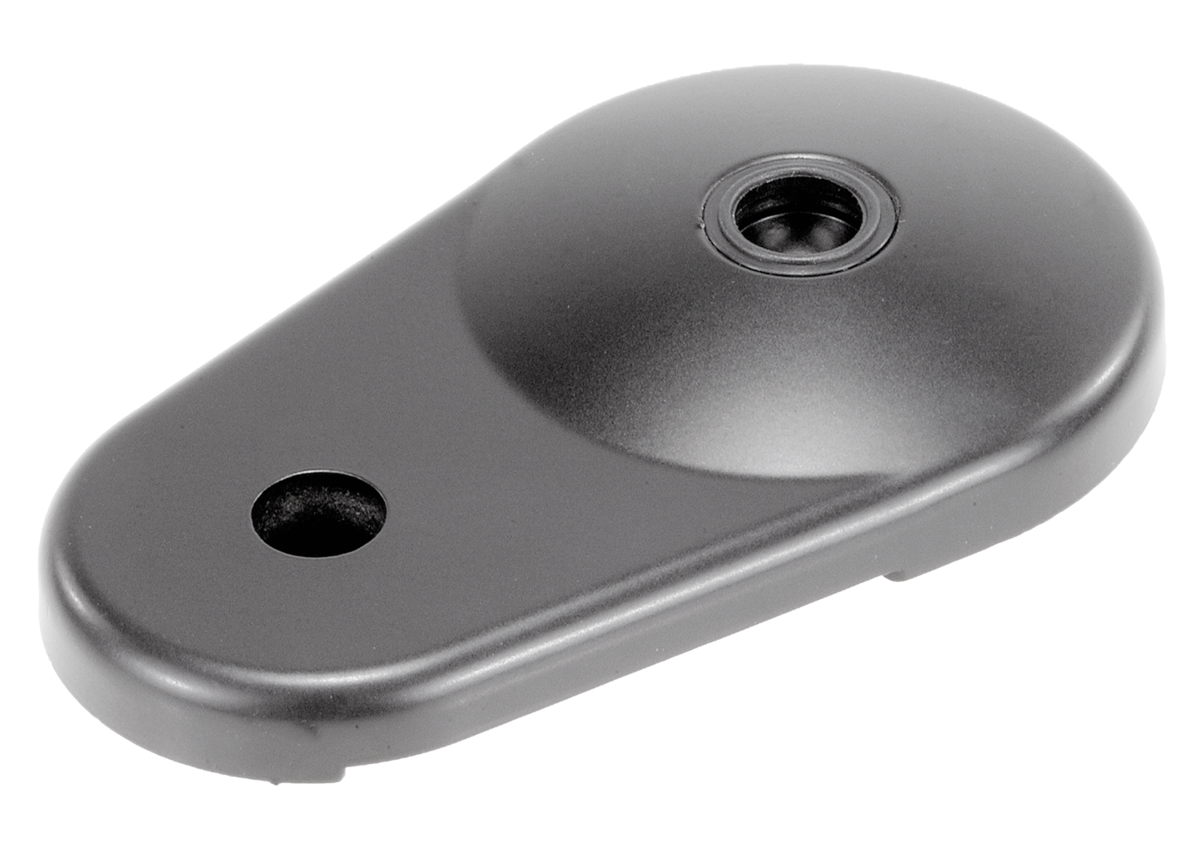

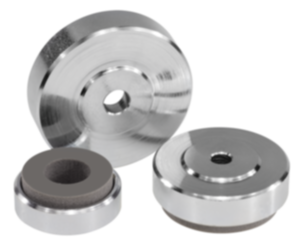

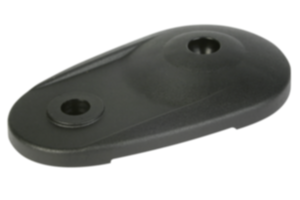

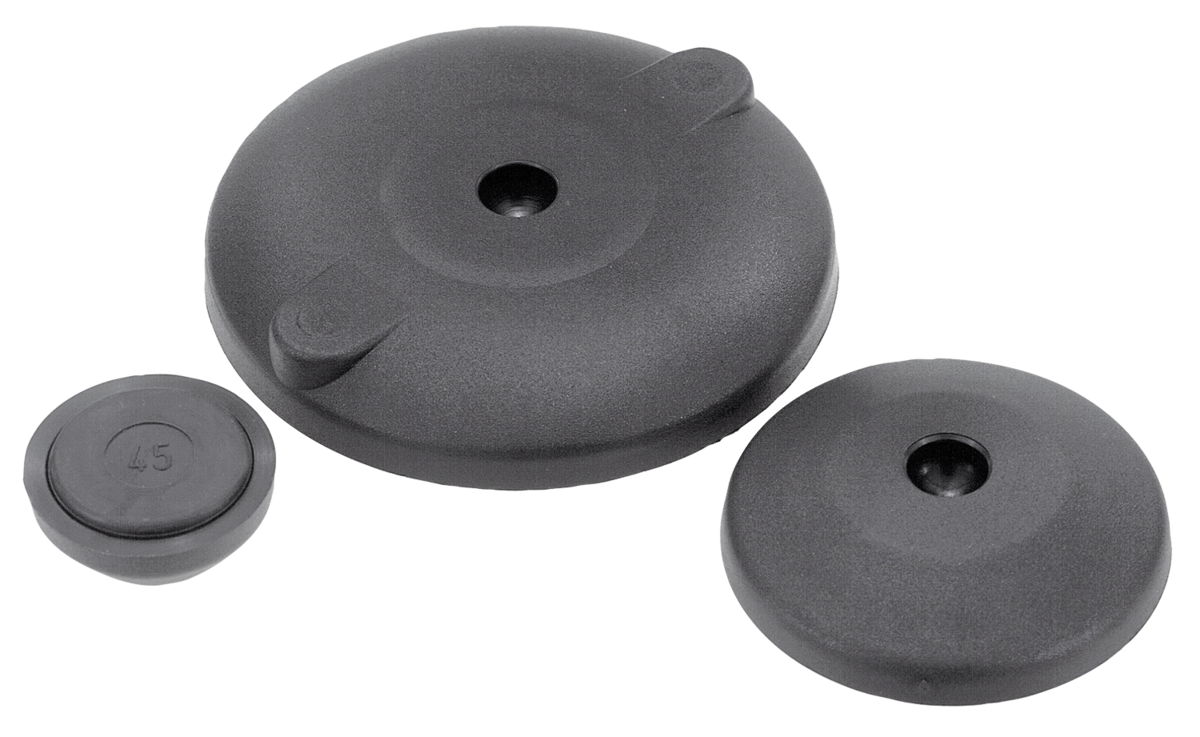

Altri articoli di questa categoria |
|
