K0678

Piedini di appoggio

Prodotti
- Parti operative | Elementi standard
  - Piedini di regolazione
    - Piedini di appoggio

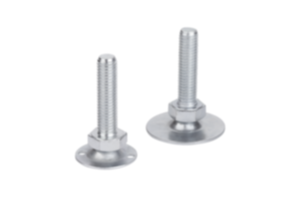

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Base e stelo filettato in acciaio.Versione:Base e stelo filettato zincati.Nota:Lo stelo filettato è inserito mediante pressione nella base girevole.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0678 Piedini di appoggio

199 kB

Disegni (sintesi completa)

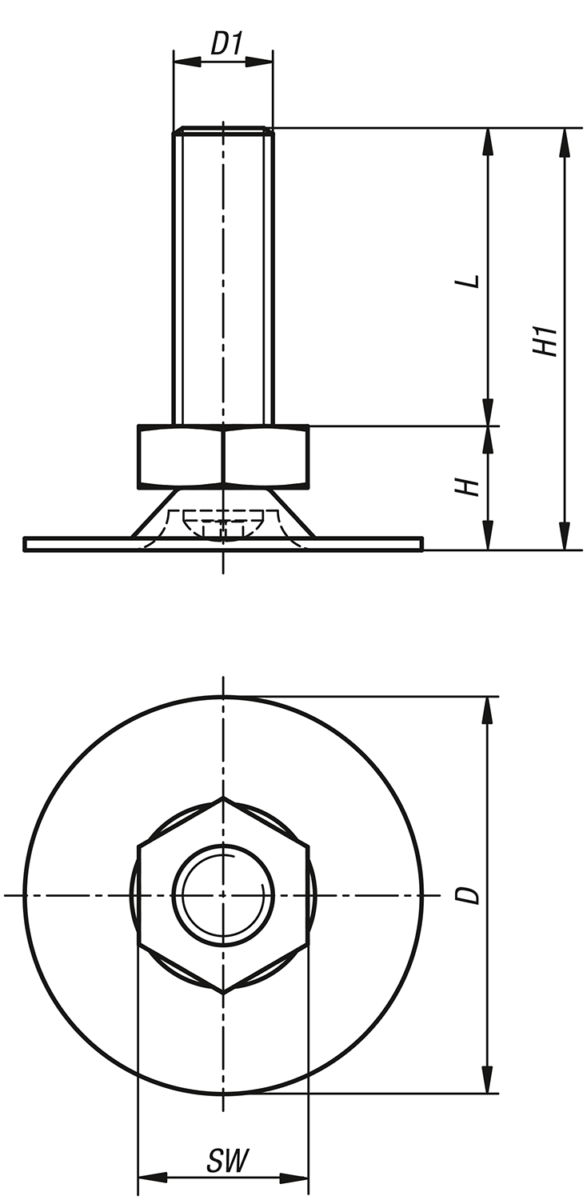

Piedini di regolazione senza foro

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	D	D1	H	H1	L	SW	Prezzo
K0678.03008X016	senza foro	30	M8	11	27	16	13	0,62 €
K0678.03008X020	senza foro	30	M8	11	31	20	13	0,63 €
K0678.03008X030	senza foro	30	M8	11	41	30	13	0,67 €
K0678.03008X040	senza foro	30	M8	11	51	40	13	0,71 €
K0678.03008X050	senza foro	30	M8	11	61	50	13	0,74 €
K0678.03010X016	senza foro	30	M10	12,5	28,5	16	17	0,71 €
K0678.03010X020	senza foro	30	M10	12,5	32,5	20	17	0,73 €
K0678.03010X030	senza foro	30	M10	12,5	42,5	30	17	0,74 €
K0678.03010X040	senza foro	30	M10	12,5	52,5	40	17	0,82 €
K0678.03010X050	senza foro	30	M10	12,5	62,5	50	17	0,84 €
K0678.03010X060	senza foro	30	M10	12,5	72,5	60	17	0,86 €
K0678.04008X016	senza foro	40	M8	11	27	16	13	0,74 €
K0678.04008X020	senza foro	40	M8	11	31	20	13	0,77 €
K0678.04008X030	senza foro	40	M8	11	41	30	13	0,80 €
K0678.04008X040	senza foro	40	M8	11	51	40	13	0,82 €
K0678.04008X050	senza foro	40	M8	11	61	50	13	0,84 €
K0678.04010X016	senza foro	40	M10	11	27	16	17	0,83 €
K0678.04010X020	senza foro	40	M10	11	31	20	17	0,83 €
K0678.04010X030	senza foro	40	M10	11	41	30	17	0,85 €
K0678.04010X040	senza foro	40	M10	11	51	40	17	0,89 €
K0678.04010X050	senza foro	40	M10	11	61	50	17	0,94 €
K0678.04010X060	senza foro	40	M10	11	71	60	17	0,95 €
K0678.05008X016	senza foro	50	M8	12,5	28,5	16	13	0,90 €
K0678.05008X020	senza foro	50	M8	12,5	32,5	20	13	0,91 €
K0678.05008X030	senza foro	50	M8	12,5	42,5	30	13	0,95 €
K0678.05008X040	senza foro	50	M8	12,5	52,5	40	13	0,97 €
K0678.05008X050	senza foro	50	M8	12,5	62,5	50	13	0,99 €
K0678.05010X016	senza foro	50	M10	14	30	16	17	0,97 €
K0678.05010X020	senza foro	50	M10	14	34	20	17	0,98 €
K0678.05010X030	senza foro	50	M10	14	44	30	17	0,99 €
K0678.05010X040	senza foro	50	M10	14	54	40	17	1,04 €
K0678.05010X050	senza foro	50	M10	14	64	50	17	1,09 €
K0678.05010X060	senza foro	50	M10	14	74	60	17	1,12 €
K0678.06008X016	senza foro	60	M8	13,5	29,5	16	13	1,30 €
K0678.06008X020	senza foro	60	M8	13,5	33,5	20	13	1,31 €
K0678.06008X030	senza foro	60	M8	13,5	43,5	30	13	1,33 €
K0678.06008X040	senza foro	60	M8	13,5	53,5	40	13	1,36 €
K0678.06008X050	senza foro	60	M8	13,5	63,5	50	13	1,40 €
K0678.06010X016	senza foro	60	M10	15	31	16	17	1,36 €
K0678.06010X020	senza foro	60	M10	15	35	20	17	1,39 €
K0678.06010X030	senza foro	60	M10	15	45	30	17	1,41 €
K0678.06010X040	senza foro	60	M10	15	55	40	17	1,46 €
K0678.06010X050	senza foro	60	M10	15	65	50	17	1,48 €
K0678.06010X060	senza foro	60	M10	15	75	60	17	1,51 €

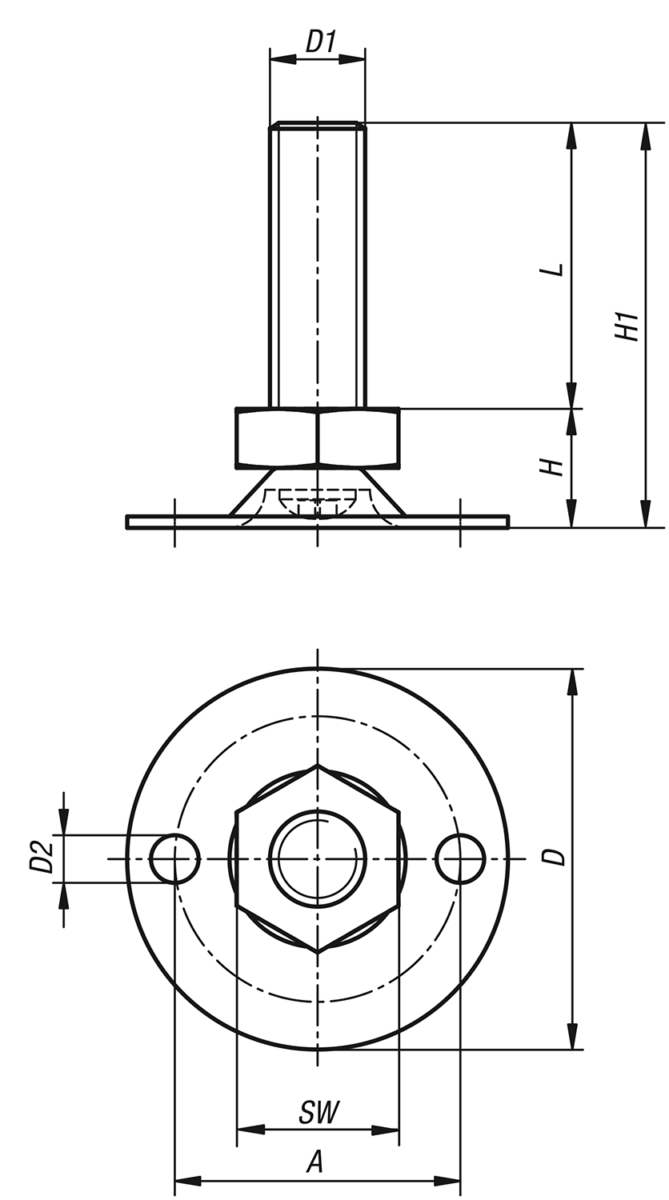

Piedini di regolazione con foro

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	A	D	D1	D2	H	H1	L	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
K0678.13008X016	con foro	24,3	30	M8	4	11	27	16	13	2,5	0,62 €
K0678.13008X020	con foro	24,3	30	M8	4	11	31	20	13	2,5	0,63 €
K0678.13008X030	con foro	24,3	30	M8	4	11	41	30	13	2,5	0,67 €
K0678.13008X040	con foro	24,3	30	M8	4	11	51	40	13	2,5	0,71 €
K0678.13008X050	con foro	24,3	30	M8	4	11	61	50	13	2,5	0,74 €
K0678.13010X016	con foro	24,3	30	M10	4	12,5	28,5	16	17	3,5	0,71 €
K0678.13010X020	con foro	24,3	30	M10	4	12,5	32,5	20	17	3,5	0,73 €
K0678.13010X030	con foro	24,3	30	M10	4	12,5	42,5	30	17	3,5	0,74 €
K0678.13010X040	con foro	24,3	30	M10	4	12,5	52,5	40	17	3,5	0,82 €
K0678.13010X050	con foro	24,3	30	M10	4	12,5	62,5	50	17	3,5	0,84 €
K0678.13010X060	con foro	24,3	30	M10	4	12,5	72,5	60	17	3,5	0,86 €
K0678.14008X016	con foro	30	40	M8	5	11	27	16	13	2,5	0,74 €
K0678.14008X020	con foro	30	40	M8	5	11	31	20	13	2,5	0,77 €
K0678.14008X030	con foro	30	40	M8	5	11	41	30	13	2,5	0,80 €
K0678.14008X040	con foro	30	40	M8	5	11	51	40	13	2,5	0,82 €
K0678.14008X050	con foro	30	40	M8	5	11	61	50	13	2,5	0,84 €
K0678.14010X016	con foro	30	40	M10	5	11	27	16	17	3,5	0,82 €
K0678.14010X020	con foro	30	40	M10	5	11	31	20	17	3,5	0,83 €
K0678.14010X030	con foro	30	40	M10	5	11	41	30	17	3,5	0,85 €
K0678.14010X040	con foro	30	40	M10	5	11	51	40	17	3,5	0,89 €
K0678.14010X050	con foro	30	40	M10	5	11	61	50	17	3,5	0,94 €
K0678.14010X060	con foro	30	40	M10	5	11	71	60	17	3,5	0,95 €
K0678.15008X016	con foro	35	50	M8	5,5	12,5	28,5	16	13	2,5	0,90 €
K0678.15008X020	con foro	35	50	M8	5,5	12,5	32,5	20	13	2,5	0,91 €
K0678.15008X030	con foro	35	50	M8	5,5	12,5	42,5	30	13	2,5	0,95 €
K0678.15008X040	con foro	35	50	M8	5,5	12,5	52,5	40	13	2,5	0,97 €
K0678.15008X050	con foro	35	50	M8	5,5	12,5	62,5	50	13	2,5	0,99 €
K0678.15010X016	con foro	35	50	M10	5,5	14	30	16	17	3,5	0,97 €
K0678.15010X020	con foro	35	50	M10	5,5	14	34	20	17	3,5	0,98 €
K0678.15010X030	con foro	35	50	M10	5,5	14	44	30	17	3,5	0,99 €
K0678.15010X040	con foro	35	50	M10	5,5	14	54	40	17	3,5	1,04 €
K0678.15010X050	con foro	35	50	M10	5,5	14	64	50	17	3,5	1,09 €
K0678.15010X060	con foro	35	50	M10	5,5	14	74	60	17	3,5	1,12 €
K0678.16008X016	con foro	46	60	M8	5,5	13,5	29,5	16	13	2,5	1,30 €
K0678.16008X020	con foro	46	60	M8	5,5	13,5	33,5	20	13	2,5	1,31 €
K0678.16008X030	con foro	46	60	M8	5,5	13,5	43,5	30	13	2,5	1,33 €
K0678.16008X040	con foro	46	60	M8	5,5	13,5	53,5	40	13	2,5	1,36 €
K0678.16008X050	con foro	46	60	M8	5,5	13,5	63,5	50	13	2,5	1,40 €
K0678.16010X016	con foro	46	60	M10	5,5	15	31	16	17	3,5	1,36 €
K0678.16010X020	con foro	46	60	M10	5,5	15	35	20	17	3,5	1,39 €
K0678.16010X030	con foro	46	60	M10	5,5	15	45	30	17	3,5	1,41 €
K0678.16010X040	con foro	46	60	M10	5,5	15	55	40	17	3,5	1,46 €
K0678.16010X050	con foro	46	60	M10	5,5	15	65	50	17	3,5	1,48 €
K0678.16010X060	con foro	46	60	M10	5,5	15	75	60	17	3,5	1,51 €
