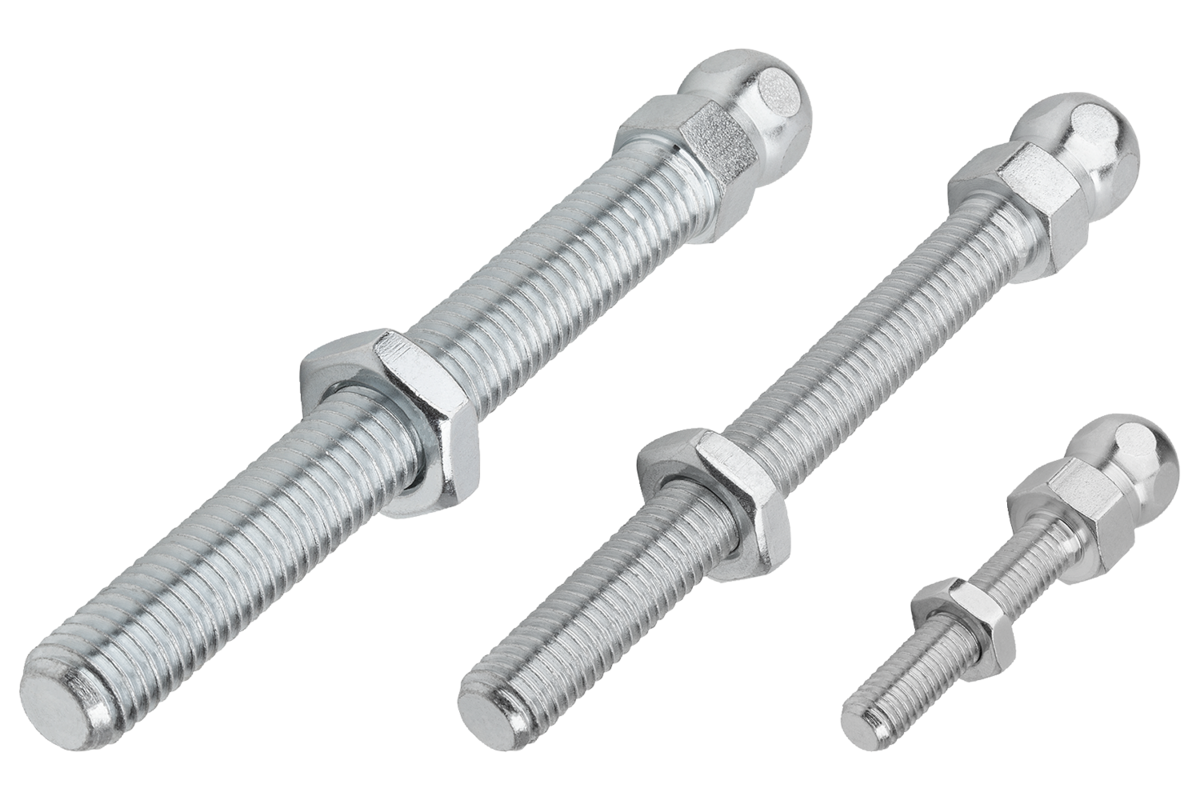

K0421Steli per piedini articolati in acciaio o acciaio inox |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio o acciaio inox 1.4305.Versione:Acciaio passivato blu.

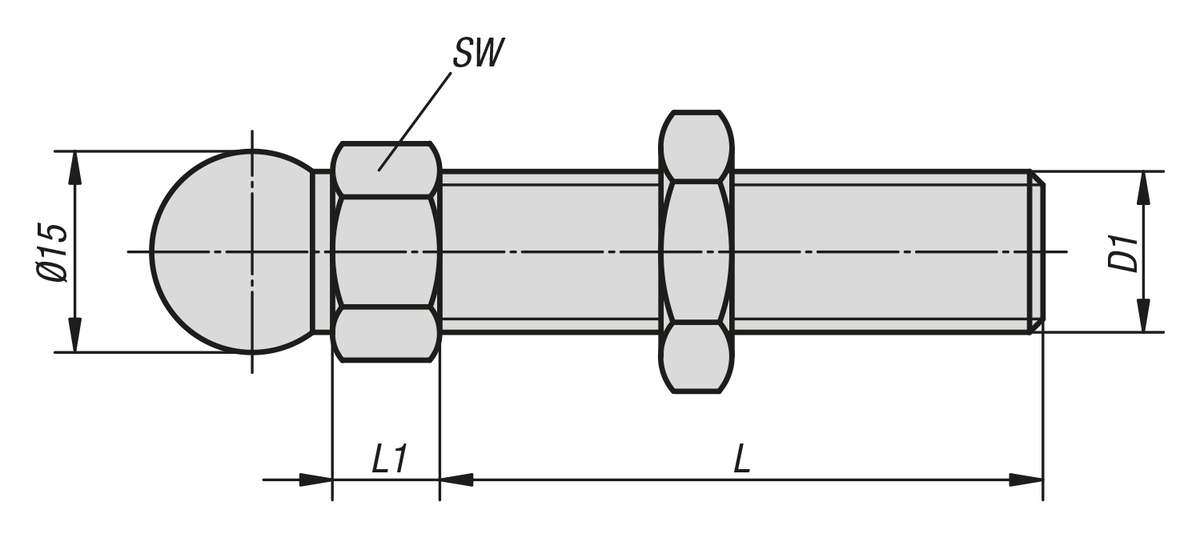

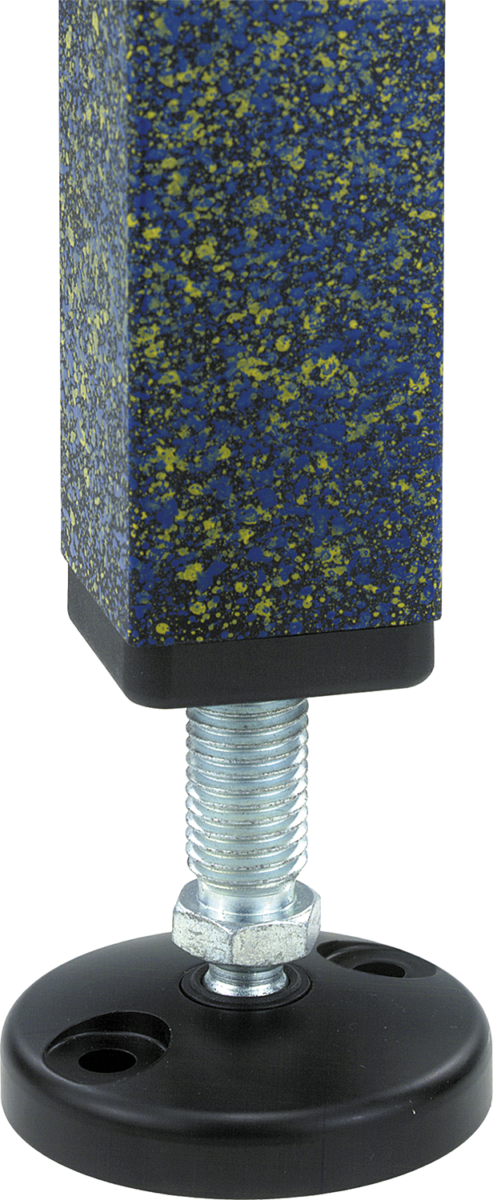

Acciaio inox non trattato.Nota:I piedini articolati vengono assemblati da un mandrino filettato e un supporto piano. Ogni mandrino filettato è combinabile con ciascun supporto piano. L'Altezza dell'intero piedino articolato si calcola dalla lunghezza del mandrino filettato + l'altezza dell'esagono+ 22,5 mm.
(Altezza complessiva piedino articolato = L + L1 + 22,5 mm).
A seconda dell'esecuzione i mandrini filettati possono essere provvisti prima dell'esagono con uno scarico del filetto.
Accessori:- K0415 Supporti piani per piedini articolati in plastica.
- K0415 Supporti piani per piedini articolati antistatici.
- K0416 Supporti piani per piedini articolati in zinco pressofuso o acciaio inox.
- K0654 Supporti piani con braccio per piedini articolati in plastica.
- K0417 Supporti piani con braccio per piedini articolati in zinco pressofuso.
- K0418 Supporti piani per piedini articolati in acciaio inox.
- K0419 Supporti piani per piedini articolati con assorbimento delle vibrazioni.
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | D1 | L | L1 | SW | Carico
ammissibile
max. kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0421.060151 | acciaio | M6 | 15 | 7,5 | 14 | 2 |  | | 1,58 € | | | K0421.060301 | acciaio | M6 | 30 | 7,5 | 14 | 2 | | | 1,58 € | | | K0421.080401 | acciaio | M8 | 40 | 7,5 | 14 | 3,5 | | | 1,83 € | | | K0421.080801 | acciaio | M8 | 80 | 7,5 | 14 | 3,5 | | | 2,06 € | | | K0421.100451 | acciaio | M10 | 45 | 7,5 | 14 | 4,7 | | | 1,90 € | | | K0421.100701 | acciaio | M10 | 70 | 7,5 | 14 | 4,7 | | | 1,97 € | | | K0421.100901 | acciaio | M10 | 90 | 7,5 | 14 | 4,7 | | | 2,24 € | | | K0421.101251 | acciaio | M10 | 125 | 7,5 | 14 | 4,7 | | | 2,70 € | | | K0421.101501 | acciaio | M10 | 150 | 7,5 | 14 | 4,7 | | | 3,82 € | | | K0421.120451 | acciaio | M12 | 45 | 7,5 | 14 | 7,7 | | | 1,83 € | | | K0421.120661 | acciaio | M12 | 66 | 7,5 | 14 | 7,7 | | | 2,06 € | | | K0421.121001 | acciaio | M12 | 100 | 7,5 | 14 | 7,7 | | | 2,24 € | | | K0421.121251 | acciaio | M12 | 125 | 7,5 | 14 | 7,7 | | | 2,62 € | | | K0421.121501 | acciaio | M12 | 150 | 7,5 | 14 | 7,7 | | | 2,80 € | | | K0421.140661 | acciaio | M14 | 66 | 7,5 | 14 | 11,1 | | | 2,87 € | | | K0421.141001 | acciaio | M14 | 100 | 7,5 | 14 | 11,1 | | | 3,34 € | | | K0421.141251 | acciaio | M14 | 125 | 7,5 | 14 | 11,1 | | | 4,14 € | | | K0421.141501 | acciaio | M14 | 150 | 7,5 | 14 | 11,1 | | | 5,42 € | | | K0421.160661 | acciaio | M16 | 66 | 7,5 | 17 | 14,5 | | | 2,95 € | | | K0421.161001 | acciaio | M16 | 100 | 7,5 | 17 | 14,5 | | | 3,18 € | | | K0421.161251 | acciaio | M16 | 125 | 7,5 | 17 | 14,5 | | | 3,82 € | | | K0421.161501 | acciaio | M16 | 150 | 7,5 | 17 | 14,5 | | | 4,06 € | | | K0421.162001 | acciaio | M16 | 200 | 7,5 | 17 | 14,5 | | | 6,06 € | | | K0421.200851 | acciaio | M20 | 85 | 10,5 | 22 | 24,3 | | | 4,78 € | | | K0421.201001 | acciaio | M20 | 100 | 10,5 | 22 | 24,3 | | | 5,09 € | | | K0421.201251 | acciaio | M20 | 125 | 10,5 | 22 | 24,3 | | | 5,57 € | | | K0421.201501 | acciaio | M20 | 150 | 10,5 | 22 | 24,3 | | | 6,06 € | | | K0421.202001 | acciaio | M20 | 200 | 10,5 | 22 | 24,3 | | | 7,32 € | | | K0421.240851 | acciaio | M24 | 85 | 10,5 | 24 | 36,1 | | | 5,72 € | | | K0421.241001 | acciaio | M24 | 100 | 10,5 | 24 | 36,1 | | | 6,46 € | | | K0421.241251 | acciaio | M24 | 125 | 10,5 | 24 | 36,1 | | | 7,10 € | | | K0421.241501 | acciaio | M24 | 150 | 10,5 | 24 | 36,1 | | | 7,61 € | | | K0421.242001 | acciaio | M24 | 200 | 10,5 | 24 | 36,1 | | | 8,82 € | | | K0421.060152 | acciaio inox | M6 | 15 | 7,5 | 14 | 2 | | | 2,04 € | | | K0421.060302 | acciaio inox | M6 | 30 | 7,5 | 14 | 2 | | | 2,04 € | | | K0421.080402 | acciaio inox | M8 | 40 | 7,5 | 14 | 3,5 | | | 3,24 € | | | K0421.080802 | acciaio inox | M8 | 80 | 7,5 | 14 | 3,5 | | | 4,53 € | | | K0421.100452 | acciaio inox | M10 | 45 | 7,5 | 14 | 4,7 | | | 3,31 € | | | K0421.100702 | acciaio inox | M10 | 70 | 7,5 | 14 | 4,7 | | | 3,98 € | | | K0421.100902 | acciaio inox | M10 | 90 | 7,5 | 14 | 4,7 | | | 4,60 € | | | K0421.101252 | acciaio inox | M10 | 125 | 7,5 | 14 | 4,7 | | | 6,16 € | | | K0421.101502 | acciaio inox | M10 | 150 | 7,5 | 14 | 4,7 | | | 6,57 € | | | K0421.120452 | acciaio inox | M12 | 45 | 7,5 | 14 | 7,7 | | | 3,31 € | | | K0421.120662 | acciaio inox | M12 | 66 | 7,5 | 14 | 7,7 | | | 3,98 € | | | K0421.121002 | acciaio inox | M12 | 100 | 7,5 | 14 | 7,7 | | | 4,46 € | | | K0421.121252 | acciaio inox | M12 | 125 | 7,5 | 14 | 7,7 | | | 5,90 € | | | K0421.121502 | acciaio inox | M12 | 150 | 7,5 | 14 | 7,7 | | | 7,47 € | | | K0421.140662 | acciaio inox | M14 | 66 | 7,5 | 14 | 11,1 | | | 6,16 € | | | K0421.141002 | acciaio inox | M14 | 100 | 7,5 | 14 | 11,1 | | | 6,81 € | | | K0421.141252 | acciaio inox | M14 | 125 | 7,5 | 14 | 11,1 | | | 7,24 € | | | K0421.141502 | acciaio inox | M14 | 150 | 7,5 | 14 | 11,1 | | | 8,12 € | | | K0421.160662 | acciaio inox | M16 | 66 | 7,5 | 17 | 14,5 | | | 6,00 € | | | K0421.161002 | acciaio inox | M16 | 100 | 7,5 | 17 | 14,5 | | | 6,40 € | | | K0421.161252 | acciaio inox | M16 | 125 | 7,5 | 17 | 14,5 | | | 8,25 € | | | K0421.161502 | acciaio inox | M16 | 150 | 7,5 | 17 | 14,5 | | | 9,39 € | | | K0421.162002 | acciaio inox | M16 | 200 | 7,5 | 17 | 14,5 | | | 14,28 € | | | K0421.200852 | acciaio inox | M20 | 85 | 10,5 | 22 | 24,3 | | | 10,86 € | | | K0421.201002 | acciaio inox | M20 | 100 | 10,5 | 22 | 24,3 | | | 10,55 € | | | K0421.201252 | acciaio inox | M20 | 125 | 10,5 | 22 | 24,3 | | | 11,02 € | | | K0421.201502 | acciaio inox | M20 | 150 | 10,5 | 22 | 24,3 | | | 11,89 € | | | K0421.202002 | acciaio inox | M20 | 200 | 10,5 | 22 | 24,3 | | | 12,29 € | | | K0421.240852 | acciaio inox | M24 | 85 | 10,5 | 24 | 36,1 | | | 13,31 € | | | K0421.241002 | acciaio inox | M24 | 100 | 10,5 | 24 | 36,1 | | | 13,47 € | | | K0421.241252 | acciaio inox | M24 | 125 | 10,5 | 24 | 36,1 | | | 14,59 € | | | K0421.241502 | acciaio inox | M24 | 150 | 10,5 | 24 | 36,1 | | | 14,59 € | | | K0421.242002 | acciaio inox | M24 | 200 | 10,5 | 24 | 36,1 | | | 15,28 € | |
