Supporti piani per piedini articolati in plastica
K0415

Supporti piani per piedini articolati in plastica

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

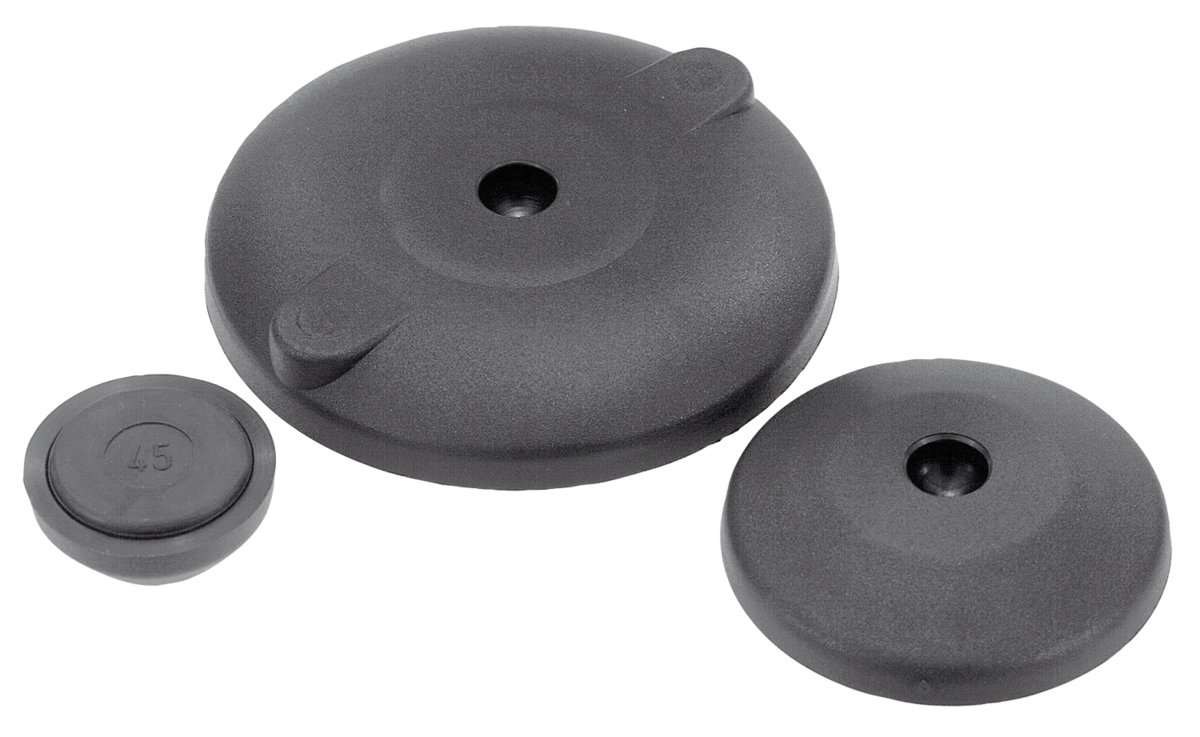

DescrizioneMateriale:Supporto piano in resina termoplastica rinforzata con microsfere di vetro.
Piastra antiscivolo in elastomero termoplastico.
Versione:colore nero.Indicazioni per l'effettuazione dell'ordine d'acquisto:

Se si desidera la fornitura della base e dello stelo e/o della testa a sfera premontati, indicare il n. d‘ordine dello stelo/testa a sfera e della base con l‘aggiunta „montati“.  (ad es. K0415.1030 e K0421.060151 montati.)

Nota:I piedini articolati sono costituiti da una base con stelo filettato oppure con testa a sfera. Ogni supporto piano può essere combinato con ogni stelo filettato e/o testa a sfera.
La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
Per gli steli filettati compatibili vedere K0421.
Per le teste a sfera compatibili vedere K0422.
Nota disegno:
1) dal supporto piano Ø 80

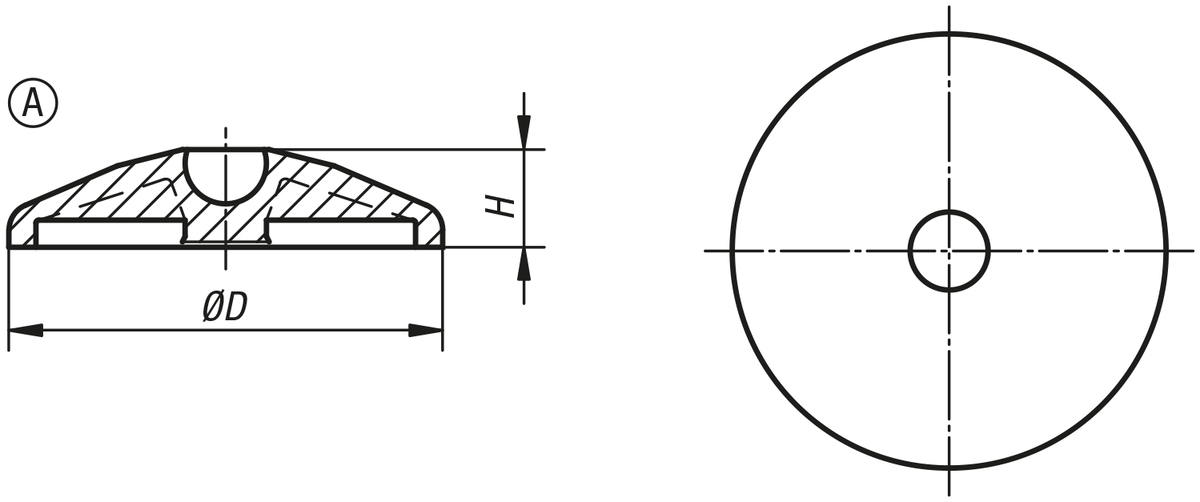

Forma A senza foro di avvitamento senza piastra antiscivolo

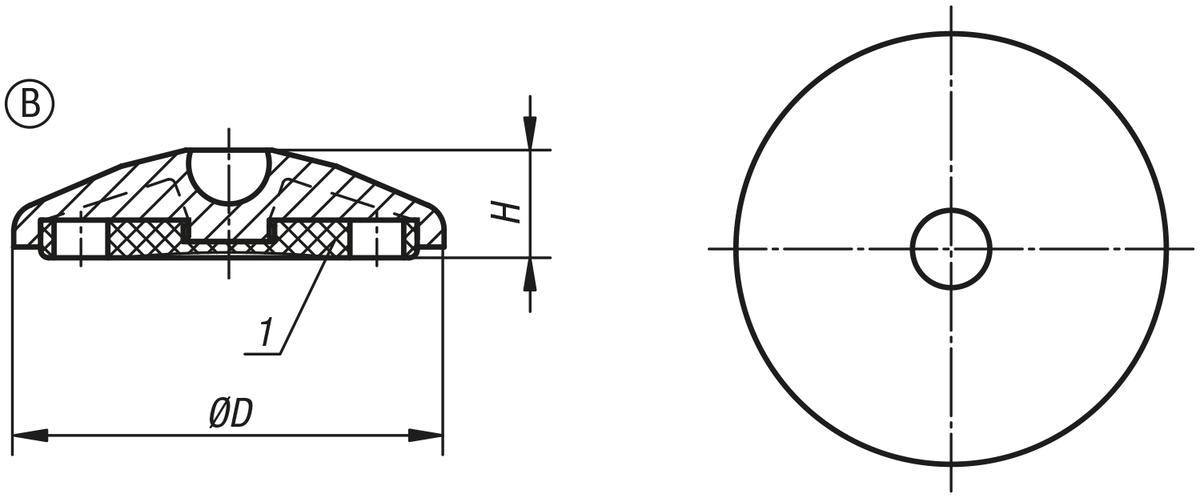

Forma B senza foro di avvitamento con piastra antiscivolo

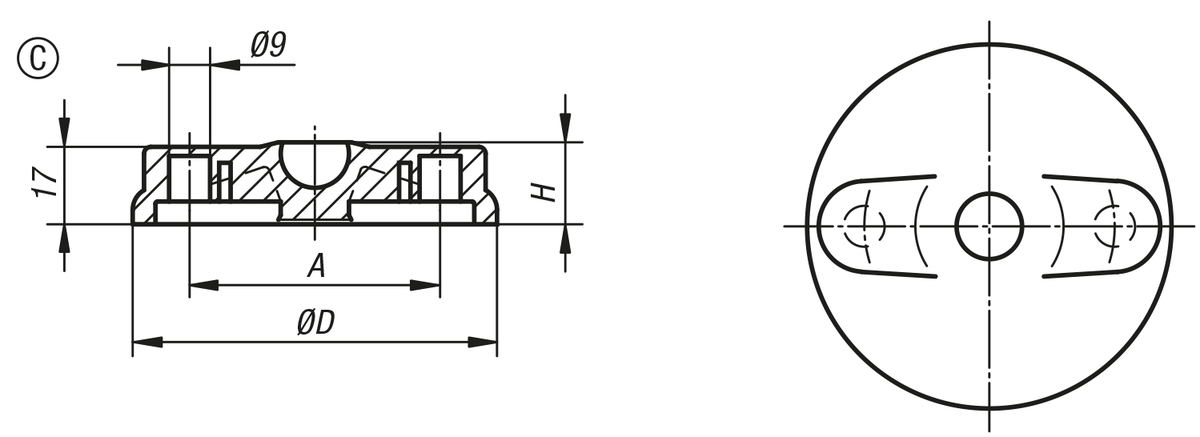

Forma C con foro di avvitamento (chiuso) senza piastra antiscivolo

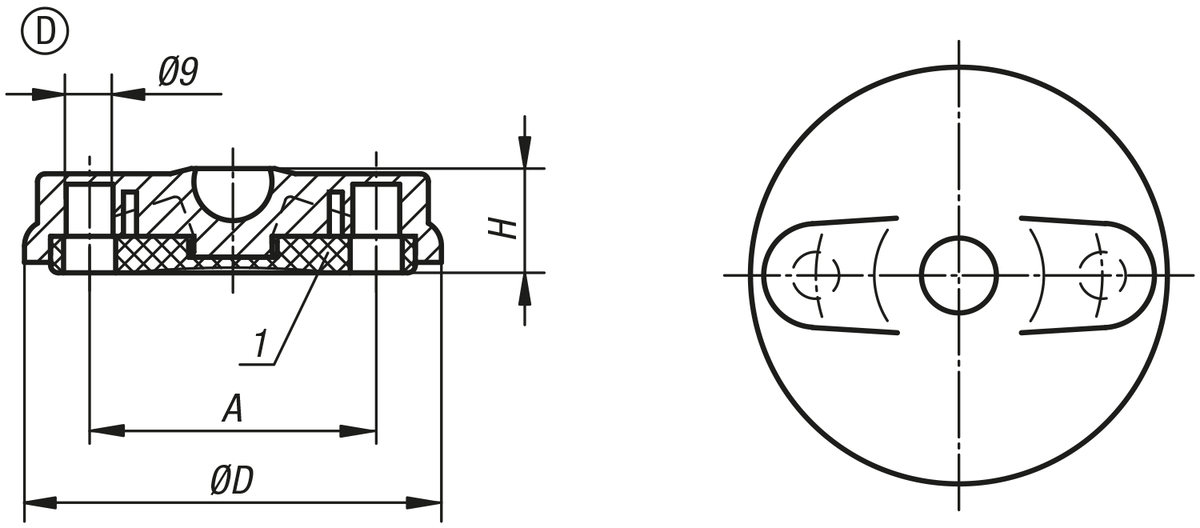

Forma D con foro di avvitamento (chiuso) con piastra antiscivolo
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica K0415 Supporti piani per piedini articolati in plastica 193 kB
 TH_007_Gelenkfuesse_EN 412 kB

Disegni (sintesi completa)

Supporti piani per piedini articolati in plastica

Supporti piani per piedini articolati in plastica, forma A

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in plastica, forma A

Selezione/filtro articoli

N. ordineFormaDCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0415.1030A305  1,02 €
K0415.1040A409  1,18 €
K0415.1045A459  1,27 €
K0415.1050A509  1,35 €
K0415.1060A609  1,52 €
K0415.1080A809  1,68 €
K0415.1100A1009  3,34 €

Supporti piani per piedini articolati in plastica, forma B

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in plastica, forma B

Selezione/filtro articoli

N. ordineFormaDCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0415.2030B305  1,68 €
K0415.2040B409  2,02 €
K0415.2045B459  2,17 €
K0415.2050B509  2,35 €
K0415.2060B609  2,52 €
K0415.2080B809  3,20 €
K0415.2100B1009  6,15 €

Supporti piani per piedini articolati in plastica, forma C

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in plastica, forma C

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0415.3080C80559  1,68 €
K0415.3100C100749  3,38 €
K0415.3120C120949  4,22 €

Supporti piani per piedini articolati in plastica, forma D

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in plastica, forma D

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0415.4080D80559  3,20 €
K0415.4100D100749  6,42 €
K0415.4120D120949  7,59 €
