Supporti piani per piedini articolati in zinco pressofuso o acciaio inox
K0416

Supporti piani per piedini articolati in zinco pressofuso o...

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Supporto piano in zinco pressofuso o acciaio inox 1.4305.
Piastra antiscivolo elastomero termoplastico.
Versione:Supporto piano in zinco pressofuso verniciato a polvere colore nero.
Supporto piano in acciaio inox non trattato.
Indicazioni per l'effettuazione dell'ordine d'acquisto:

Se si desidera la fornitura della base e dello stelo e/o della testa a sfera premontati, indicare il n. d‘ordine dello stelo/testa a sfera e della base con l‘aggiunta „montati“.
(ad es. K0416.10301 e K0421.060151 montati.)

Nota:I piedini articolati sono costituiti da una base con stelo filettato oppure con testa a sfera. Ogni supporto piano può essere combinato con ogni stelo filettato e/o testa a sfera.
La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
Per gli steli filettati compatibili vedere K0421.
Per le teste a sfera compatibili vedere K0422.
Nota disegno:
Forma A senza foro di avvitamento senza piastra antiscivolo
Forma B senza foro di avvitamento con piastra antiscivolo
Forma C con foro di avvitamento (aperto) senza piastra antiscivolo
Forma D con foro di avvitamento (aperto) senza piastra antiscivolo

1) dal supporto piano Ø 80
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica K0416 Supporti piani per piedini articolati in zinco pressofuso o acciaio inox 185 kB
 TH_007_Gelenkfuesse_EN 412 kB

Disegni (sintesi completa)

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox

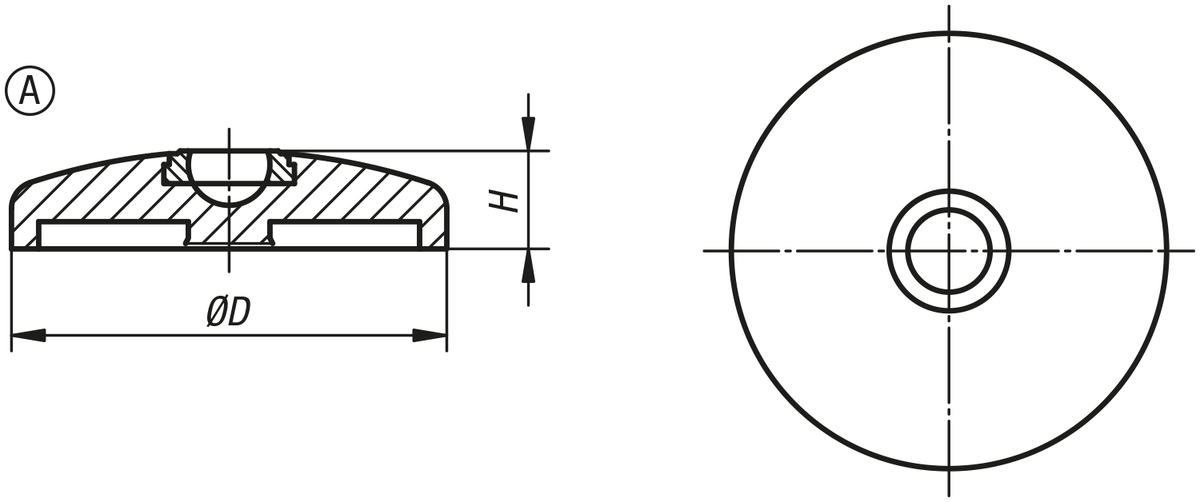

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma A

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma A

Selezione/filtro articoli

N. ordineFormaMateriale
corpo base
DHCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0416.10301AZinco301820  3,76 €
K0416.10401AZinco401830  4,30 €
K0416.10451AZinco451830  5,08 €
K0416.10501AZinco501830  5,08 €
K0416.10601AZinco601830  5,97 €
K0416.10801AZinco801830  8,11 €
K0416.11001AZinco1001835  11,03 €
K0416.11201AZinco1201835  12,15 €
K0416.10302AAcciaio inox301820  7,65 €
K0416.10402AAcciaio inox401830  8,50 €
K0416.10452AAcciaio inox451830  9,69 €
K0416.10502AAcciaio inox501835  11,30 €
K0416.10602AAcciaio inox601835  14,40 €
K0416.10802AAcciaio inox801835  22,99 €
K0416.11002AAcciaio inox1001840  35,37 €
K0416.11202AAcciaio inox1201840  45,99 €

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma B

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma B

Selezione/filtro articoli

N. ordineFormaMateriale
corpo base
DHCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0416.20301BZinco302020  4,19 €
K0416.20401BZinco402030  4,85 €
K0416.20451BZinco452030  5,68 €
K0416.20501BZinco502030  5,72 €
K0416.20601BZinco602030  6,62 €
K0416.20801BZinco802030  9,11 €
K0416.21001BZinco1002035  13,02 €
K0416.21201BZinco1202035  14,36 €
K0416.20302BAcciaio inox302020  8,14 €
K0416.20402BAcciaio inox402030  9,08 €
K0416.20452BAcciaio inox452030  10,29 €
K0416.20502BAcciaio inox502035  12,02 €
K0416.20602BAcciaio inox602035  15,10 €
K0416.20802BAcciaio inox802035  24,05 €
K0416.21002BAcciaio inox1002040  37,52 €
K0416.21202BAcciaio inox1202040  48,34 €

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma C

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma C

Selezione/filtro articoli

N. ordineFormaMateriale
corpo base
ADHCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0416.30801CZinco55801830  10,32 €
K0416.31001CZinco741001835  13,26 €
K0416.31201CZinco941201835  14,36 €
K0416.30802CAcciaio inox55801835  25,35 €
K0416.31002CAcciaio inox741001840  37,72 €
K0416.31202CAcciaio inox941201840  48,34 €

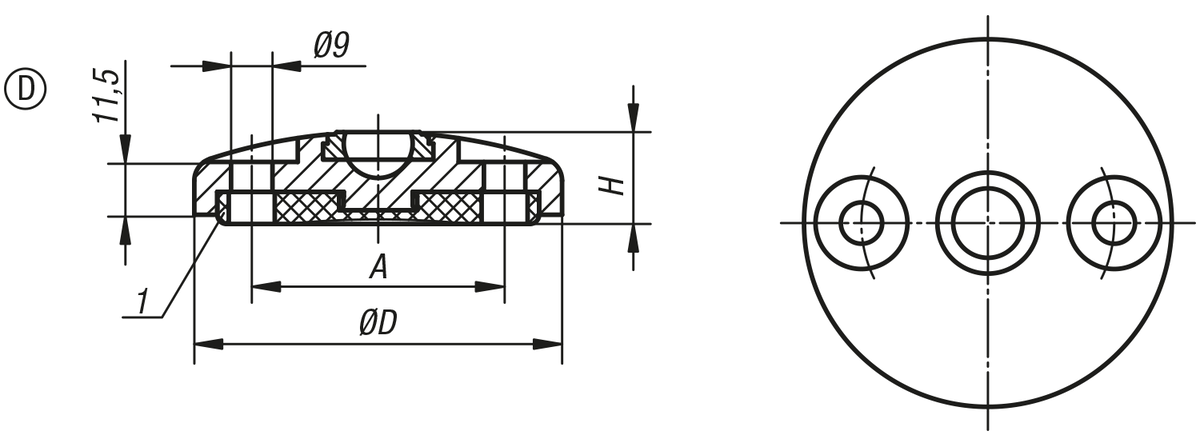

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma D

Maggiori informazioni

Disegni

Supporti piani per piedini articolati in zinco pressofuso o acciaio inox, forma D

Selezione/filtro articoli

N. ordineFormaMateriale
corpo base
ADHCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0416.40801DZinco55802030  11,32 €
K0416.41001DZinco741002035  15,23 €
K0416.41201DZinco941202035  16,55 €
K0416.40802DAcciaio inox55802035  26,44 €
K0416.41002DAcciaio inox741002040  39,87 €
K0416.41202DAcciaio inox941202040  50,72 €
