Gruppi merceologici
Supporti piani per piedini di appoggio in plastica
K0423

Supporti piani per piedini di appoggio in plastica

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

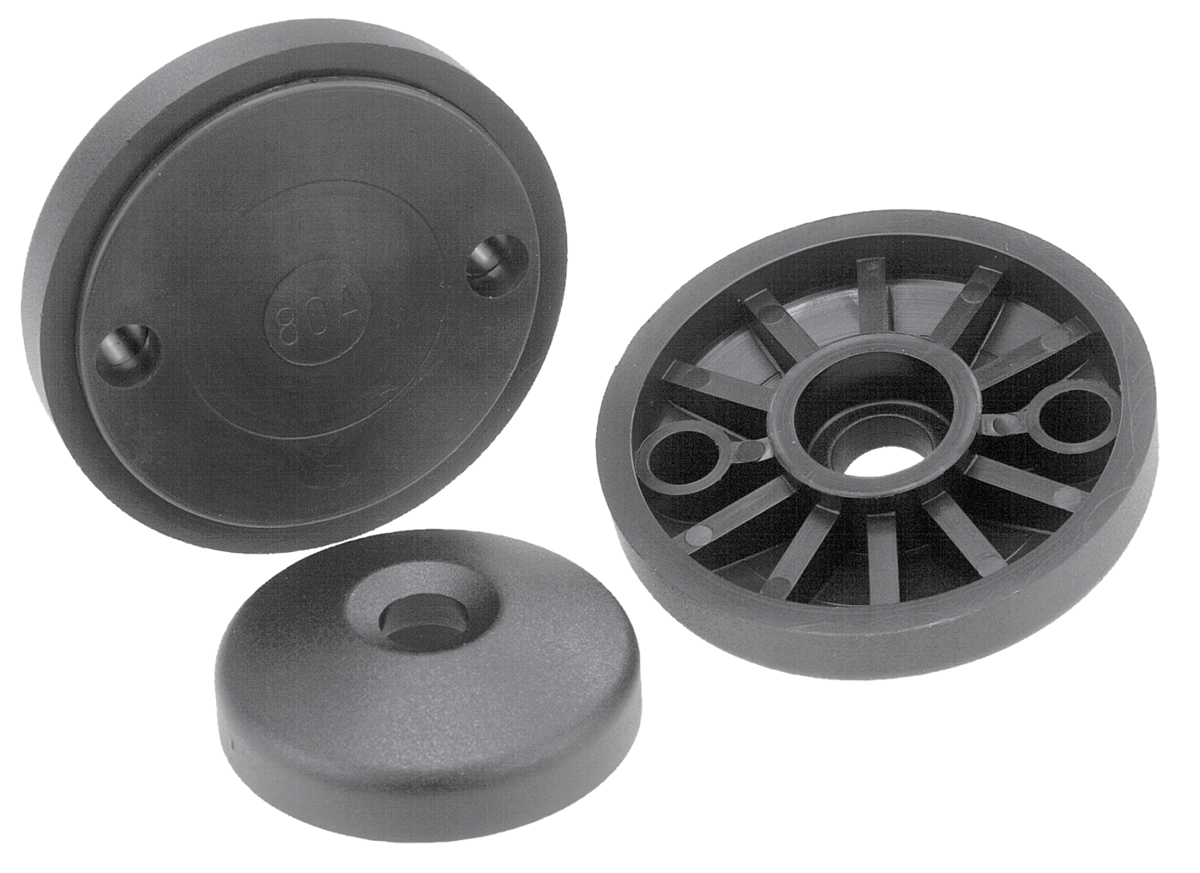

DescrizioneMateriale:Supporto piano in resina termoplastica rinforzata con fibra di vetro.
Piastra antiscivolo in elastomero termoplastico.
Versione:colore nero.Indicazioni per l'effettuazione dell'ordine d'acquisto:

Se si desidera la fornitura della base e dello stelo filettato premontati, indicare il n. d‘ordine dello stelo e della base con l‘aggiunta „montati“.
(ad es. K0423.1060 e K0427.120661 montati.)

Nota:I piedini di appoggio sono composti da uno stelo filettato e un supporto piano. Ogni stelo filettato può essere combinato con ogni supporto piano.
La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino di regolazione.
Per gli steli filettati compatibili vedere K0427.
Nota disegno:
1) dal supporto piano Ø 80

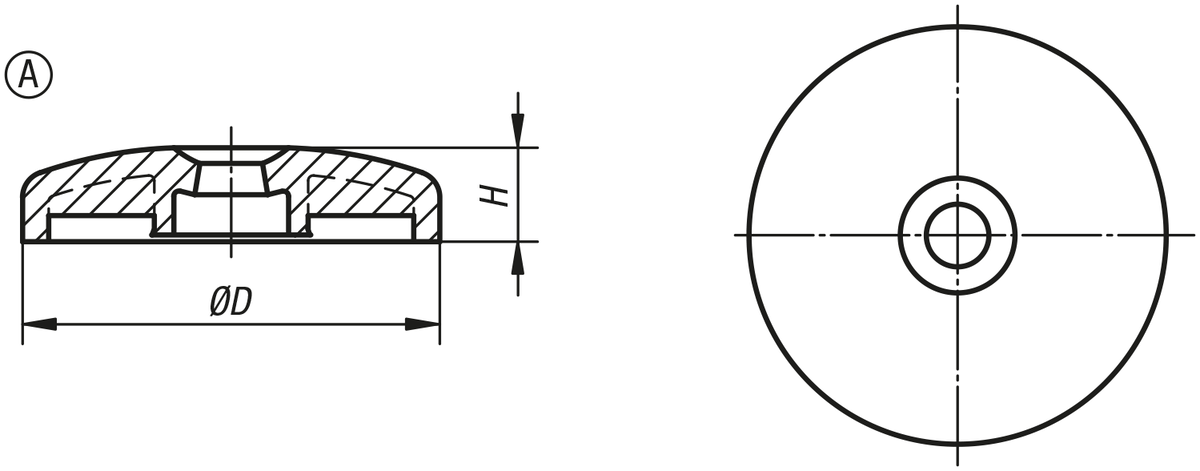

Forma A senza foro di avvitamento senza piastra antiscivolo

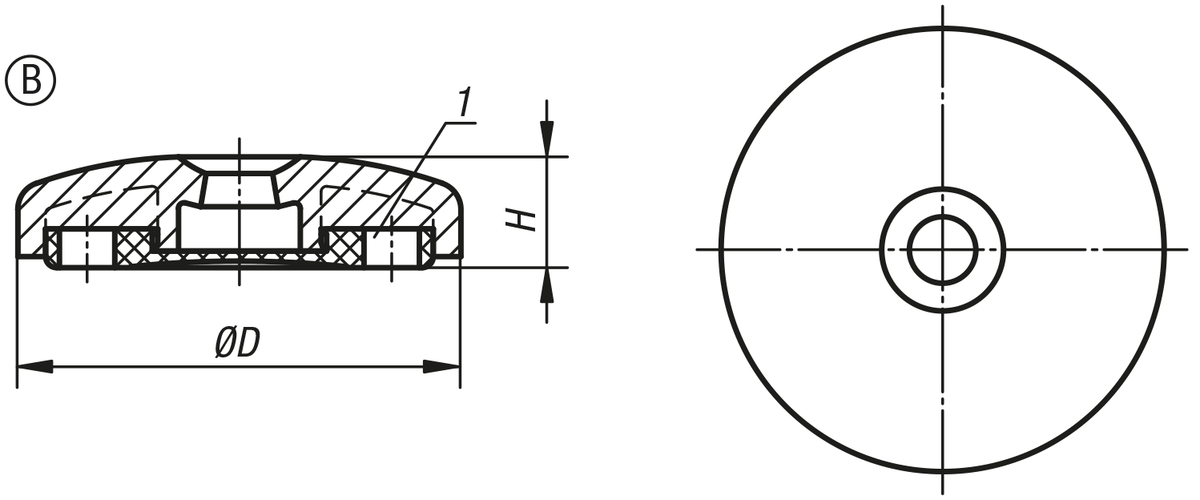

Forma B senza foro di avvitamento con piastra antiscivolo

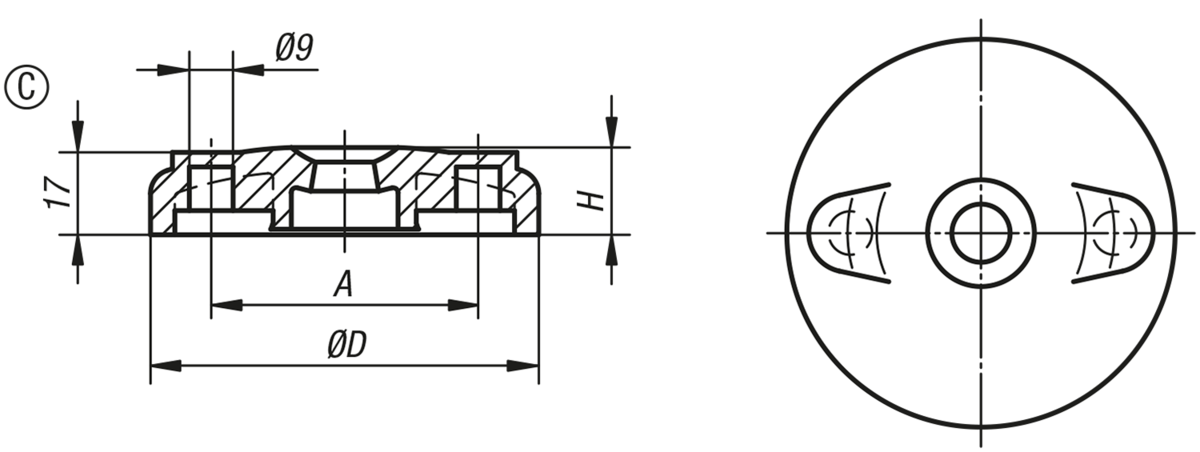

Forma C con foro di avvitamento (chiuso) senza piastra antiscivolo

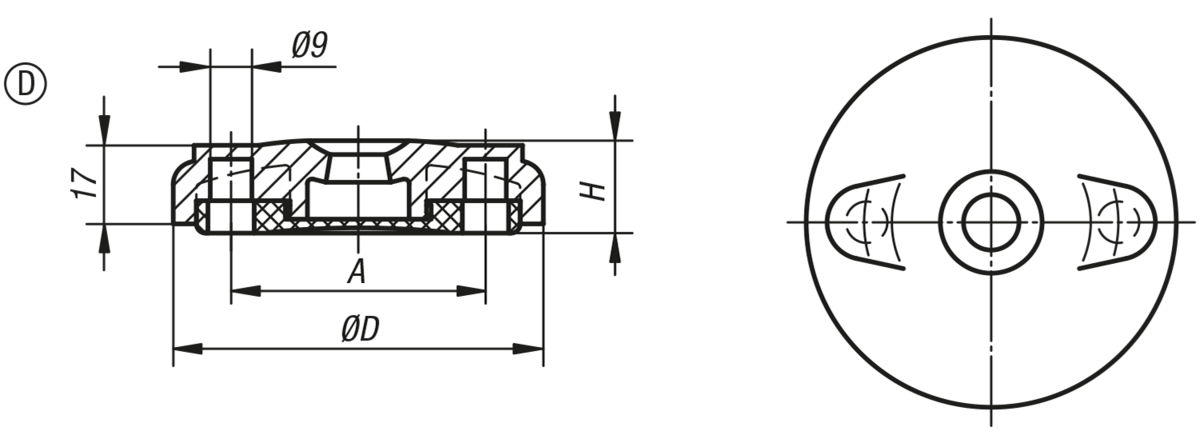

Forma D con foro di avvitamento (chiuso) con piastra antiscivolo

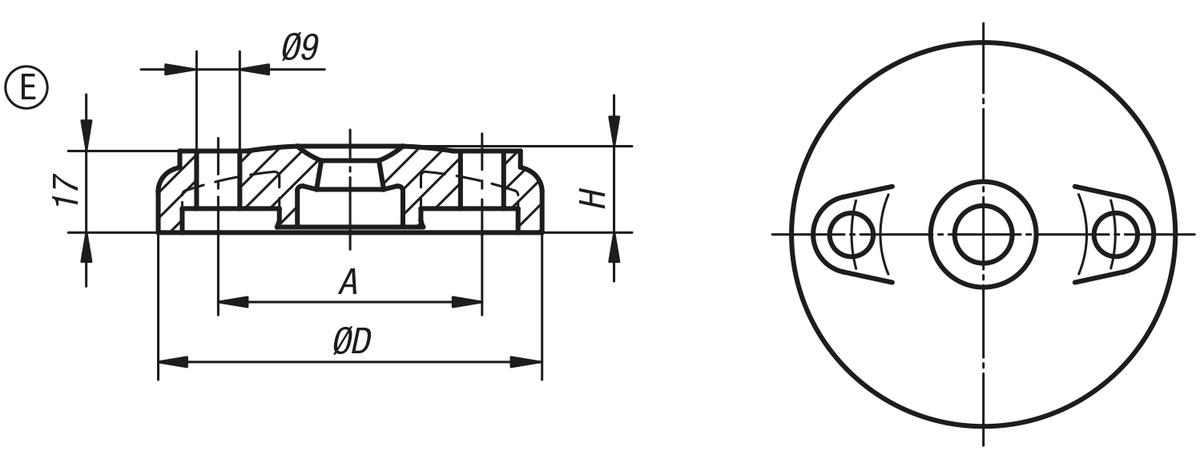

Forma E con foro di avvitamento (aperto) senza piastra antiscivolo

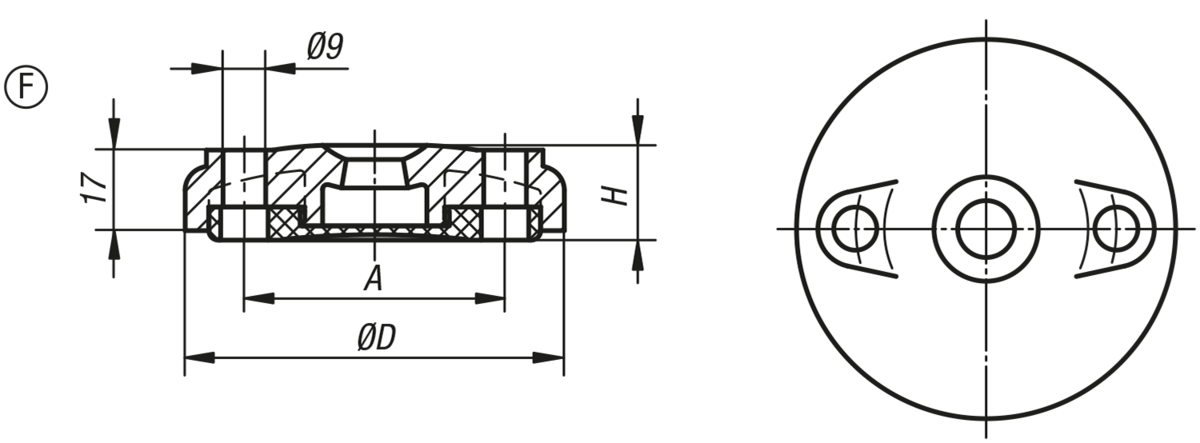

Forma F con foro di avvitamento (aperto) con piastra antiscivolo
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica K0423 Supporti piani per piedini di appoggio in plastica 247 kB

Disegni (sintesi completa)

Supporti piani per piedini di appoggio in plastica

Supporti piani per piedini di regolazione in plastica, forma A

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma A

Selezione/filtro articoli

N. ordineFormaDCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.1060A6012  1,52 €
K0423.1080A8012  1,68 €
K0423.1100A10012  3,38 €

Supporti piani per piedini di regolazione in plastica, forma B

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma B

Selezione/filtro articoli

N. ordineFormaDCarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.2060B6012  2,52 €
K0423.2080B8012  3,20 €
K0423.2100B10012  6,42 €

Supporti piani per piedini di regolazione in plastica, forma C

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma C

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.3080C805512  1,68 €
K0423.3100C1007412  3,44 €

Supporti piani per piedini di regolazione in plastica, forma D

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma D

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.4080D805512  3,20 €
K0423.4100D1007412  6,42 €

Supporti piani per piedini di regolazione in plastica, forma E

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma E

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.5080E805512  1,68 €
K0423.5100E1007412  3,38 €

Supporti piani per piedini di regolazione in plastica, forma F

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in plastica, forma F

Selezione/filtro articoli

N. ordineFormaDACarico
ammissibile
max. kN
CADAcc.PrezzoOrdinare
K0423.6080F805512  3,42 €
K0423.6100F1007412  6,42 €
