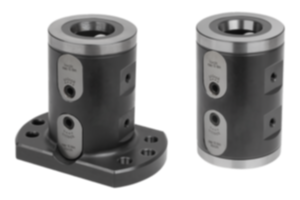

UNILOCK 5 assi, modulo base serraggio doppio grandezza del sistema 80 mm
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato. Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente alle tavole di macchine con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di serraggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Possono anche essere montati direttamente su sistemi di serraggio a punto zero standard utilizzando un bullone di fissaggio adattatore appropriato. Il modulo base senza piede è particolarmente adatto per allestimenti poco ingombranti.
Con i bulloni di fissaggio UNILOCK e le viti M10, M12, M16 si possono ottenere le seguenti forze di serraggio: - forza di serraggio (M10) 35.000 N - forza di serraggio (M12) 50.000 N - forza di serraggio (M16) 75.000N Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9
I bulloni di fissaggio possono essere serrati solo in combinazione con un'unità di cambio montata nel modulo di serraggio.Su richiesta:Con spina antitorsioneNota disegno:

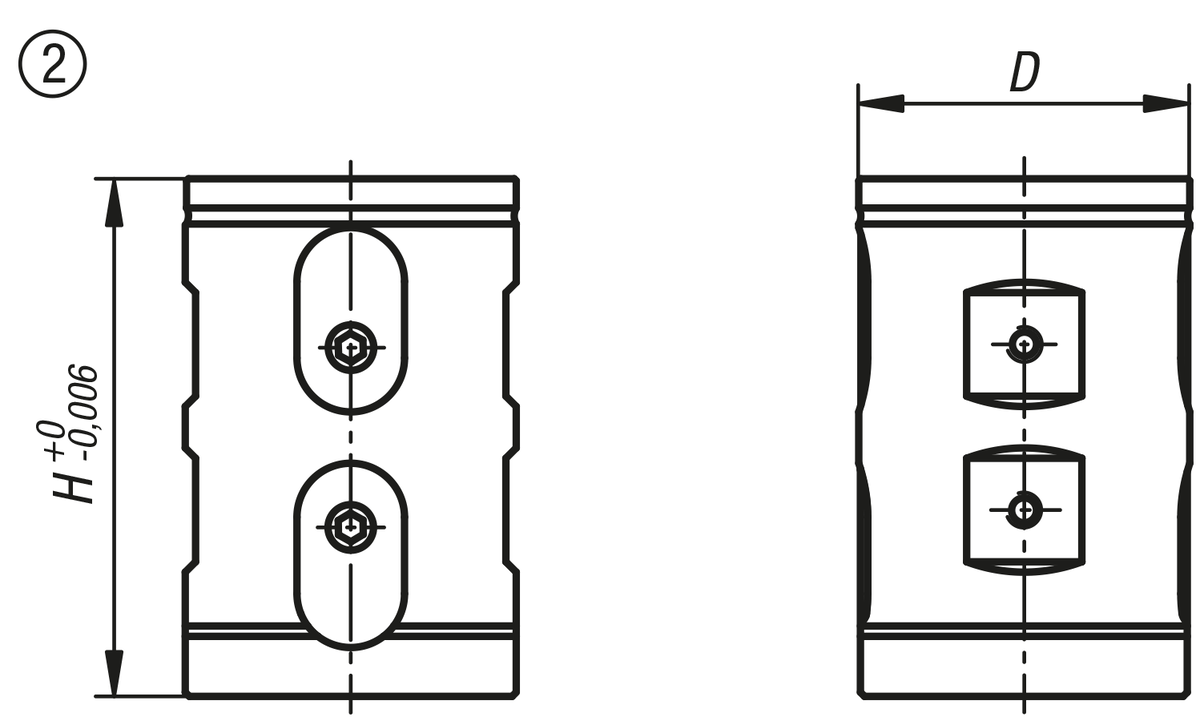

1) con piede 2) senza piede
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
