mandrino autocentrante fisso a 3 griffe in acciaio

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio con morsa a vite
    - Mandrino autocentrante fisso
      - mandrino autocentrante fisso a 3 griffe in acciaio

Descrizione articolo/immagini prodotto

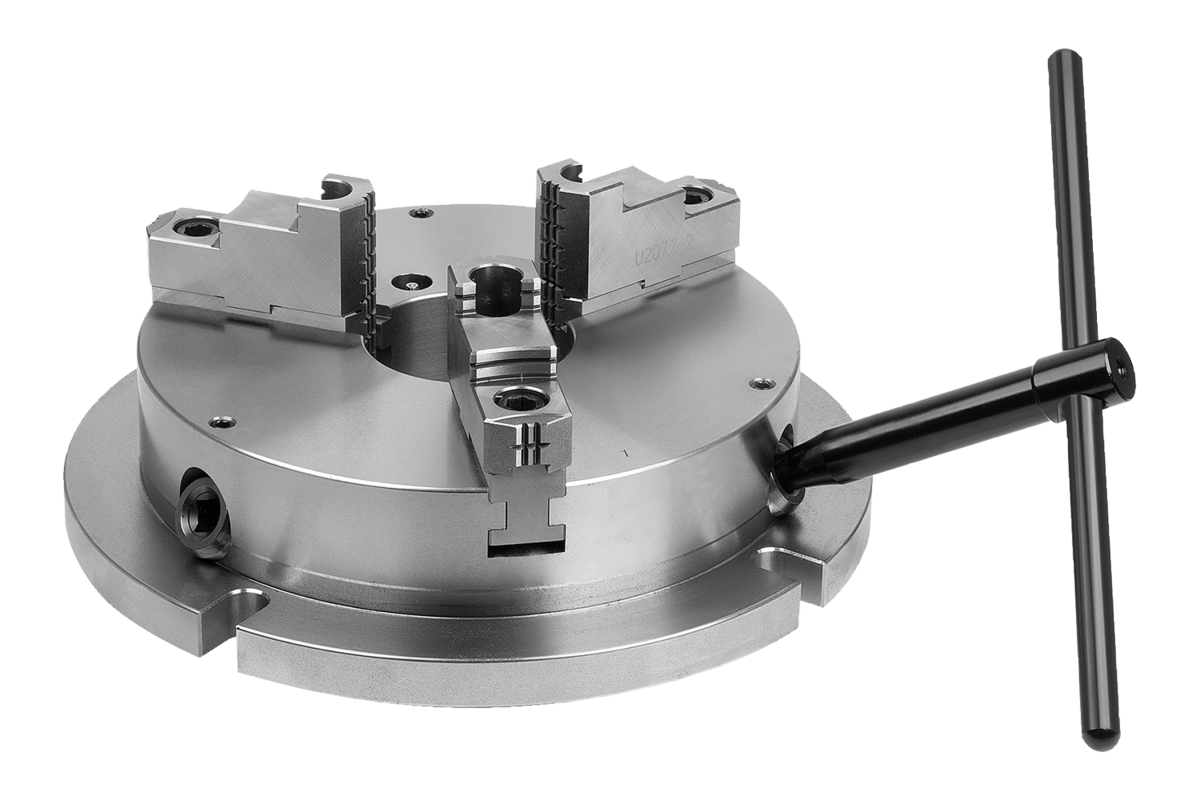

DescrizioneDescrizione del prodotto:I mandrini autocentranti fissi a 3 griffe sono particolarmente adatti per il bloccaggio di pezzi centrati su macchine di foratura e fresatura. Grazie alla disposizione flessibile delle ganasce in esecuzione dura o morbida, è possibile bloccare senza problemi pezzi di dimensioni e forme diverse dall'interno o dall'esterno.Materiale:Acciaio.Versione:Superfici di appoggio del corpo base rettificate
Ganasce per morsa temprate rettificateNota:Osservare la numerazione quando si inseriscono le ganasce.
I mandrini autocentranti sono caratterizzati da una rettificatura di precisione. Le tolleranze di W, X, Y, Z tra i
i mandrini sono entro 0,05 mm.
La precisione di ripetibilità della morsa autocentrante con ganasce dure si aggira
intorno a
0,02 mm.
Le ganasce di base scorrevoli vengono azionate tramite una corona girevole situata nel mandrino.
Attraverso il movimento rotatorio del mandrino filettato, la corona girevole trasmette la forza alle ganasce di base e produce un movimento sincrono delle ganasce verso l'esterno o verso l'interno.
Una lubrificazione insufficiente provoca un'usura eccessiva e una diminuzione della forza di serraggio. Garantire intervalli di lubrificazione regolari. Vantaggi:La precisione di ripetibilità per la morsa autocentrante è di 0,02 mm.
Forma costruttiva piatta.

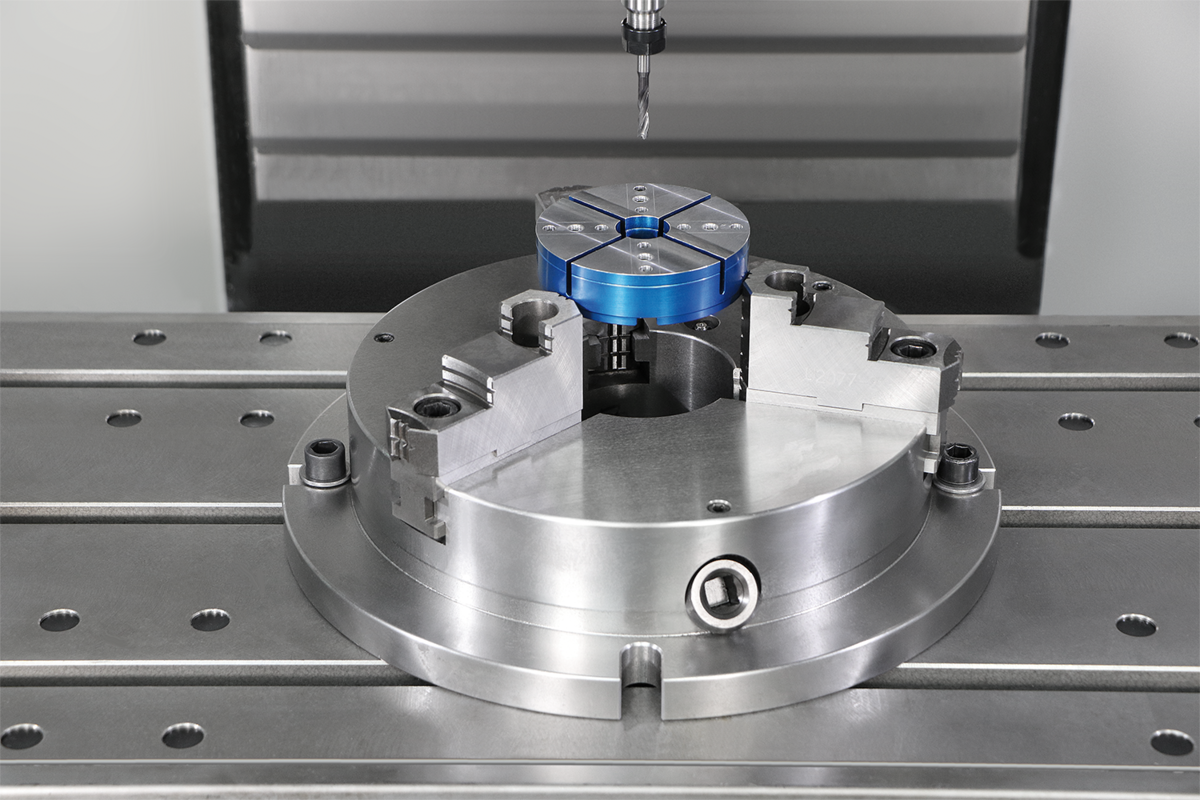

Per macchine di foratura e fresatrici.
Corpo di base con rettificatura di precisione.
Accessibilità ottimale del sistema di lubrificazione.
Ampio foro passante per il serraggio di barre.
Azionamento tramite chiave esagonale. In questo modo il comando è semplice e veloce.

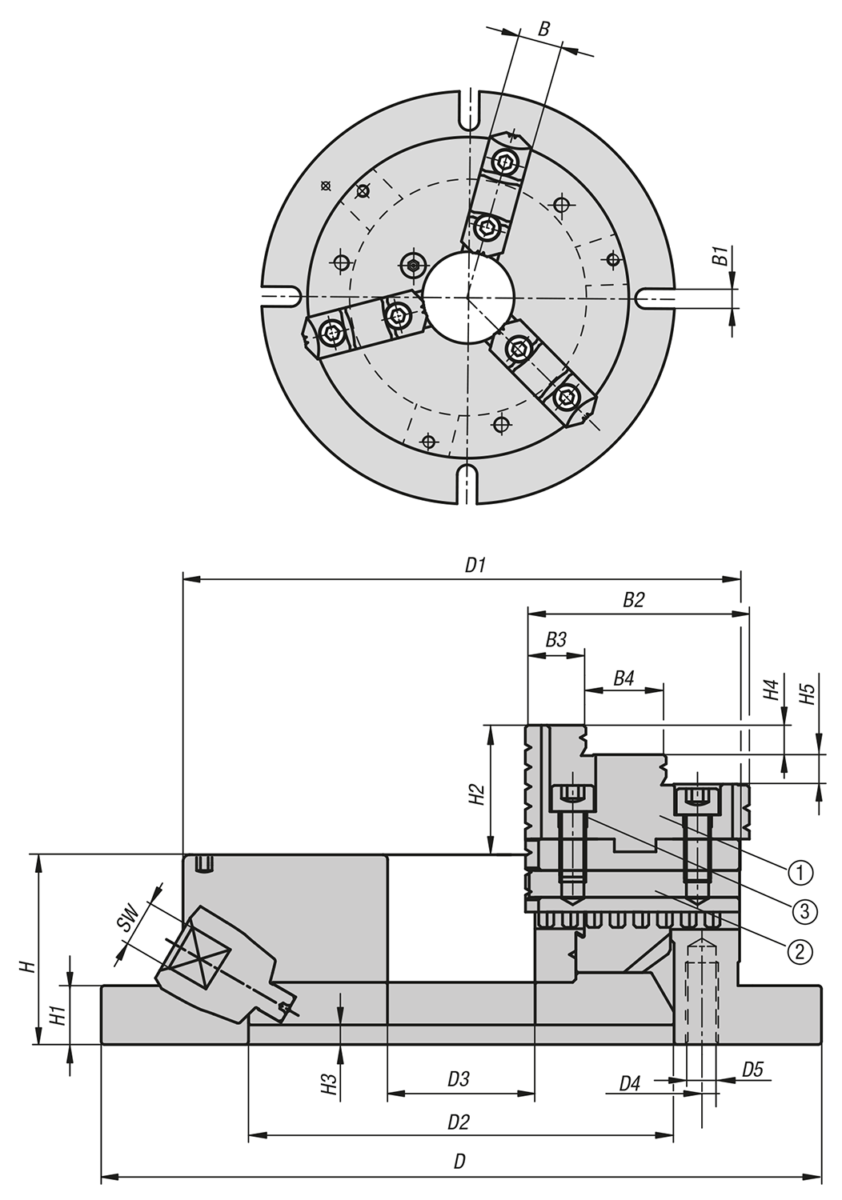

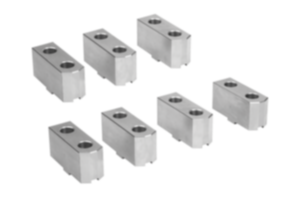

Le ganasce morbide possono anche essere avvitate sulle ganasce di base.Accessori:Ganascia per morsa in acciaio K1838, morbida.FornituraChiavi di serraggio.Nota disegno:

1) Ganasce reversibili
2) Ganasce di base
3) Viti di fissaggio

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1836 mandrino autocentrante fisso a 3 griffe in acciaio

373 kB

TH_020_Stationaere_Backenfutter_K1836_K1837_IT

440 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	D	D1	D2	D3	D4	D5	B	B1	B2	B3	B4	Prezzo
K1836.220	220	170	130	45	147	M10	26	13	68	18,5	24,5	880,95 €
K1836.270	270	210	155	60	172	M10	28	13	82	22,7	27,9	1.040,55 €
K1836.315	315	255	190	80	210	M12	32	16	93	24,9	32,5	1.491,00 €
K1836.370	370	305	250	105	285	M12	40	18	118	31,3	40,6	2.020,20 €

N. ordine	H	H1	H2	H3	H4	H5	SW	Campo di serraggio Esterno	Campo di serraggio Interno	Coppia di serraggio max. Nm	Forza di bloccaggio F (kN)	Accessori	Prezzo
K1836.220	58	18	40	6	9	9	10	8-160	48-150	78	21	K1838.2203	880,95 €
K1836.270	65	20	43	6	10	10	11	11-200	62-190	98	25	K1838.2703	1.040,55 €
K1836.315	73	20	52	6	12	12	12	12-250	72-240	156	36	K1838.3153	1.491,00 €
K1836.370	80	22	59	5	15	15	14	15-300	86-290	186	44	K1838.3703	2.020,20 €
